Вещевой ящик Ауди A6 с 1997 г.в.

17.15. Вещевой ящик



Снятие

Вещевой ящик

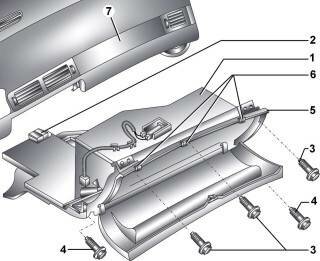

Рис. 16.43. Вещевой ящик: 1 – вещевой ящик; 2 – электрический разъем; 3 – болты, 5 Н·м; 4 – болты, 5 Н·м; 5 – полоса; 6 – резиновые стойки; 7 – панель приборов


Откройте крышку вещевого ящика и выверните три болта 3 ( рис. 16.43).
Выверните два болта 4.
Опустите вниз вещевой ящик и отсоедините электрический разъем 2.

Расположение фиксатора (3) электрического разъема (2) выключателя (1) подушки безопасности переднего пассажира

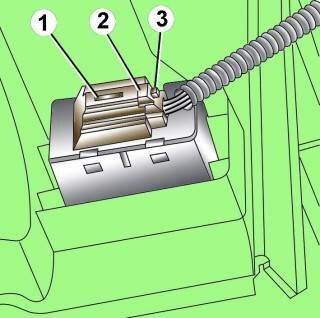

Рис. 16.44. Расположение фиксатора (3) электрического разъема (2) выключателя (1) подушки безопасности переднего пассажира


Отсоедините электрический разъем выключателя подушки безопасности переднего пассажира и снимите выключатель ( рис. 16.44).

Установка
Установка проводится в последовательности, обратной снятию.
