Газораспределительный Ауди A6 с 1997 г.в.

4.4.11. Газораспределительный

Замена манжеты распределительного вала
Снимите зубчатый ремень.
Вывинтите болт крепления шкива зубчатого ремня распределительного вала и снимите шкив.

Использование съемника 2085 для снятия уплотнительной манжеты распределительного вала
Рис. 3.4.51. Использование съемника 2085 для снятия уплотнительной манжеты распределительного вала


Для снятия уплотнительной манжеты используйте съемник 2085 ( рис. 3.4.51). Вывинтите внутреннюю часть съемника на шесть оборотов из внешней части съемника и жестко зафиксируйте обе части.
Установите съемник на распределительный вал и, сильно нажимая, вверните его в уплотнительную манжету. Расфиксируйте обе части съемника и, вращая внутреннюю часть съемника, снимите уплотнительную манжету. Снимите уплотнительную манжету со съемника.
Очистите место установки уплотнительной манжеты.
Перед установкой новой уплотнительной манжеты смажьте моторным маслом ее рабочую кромку и внешнюю поверхность.

Использование оправки 3241 для установки уплотнительной манжеты распределительного вала
Рис. 3.4.52. Использование оправки 3241 для установки уплотнительной манжеты распределительного вала


Оправкой 3241 ( рис. 3.4.52) установите уплотнительную манжету на распределительный вал и, используя болт крепления шкива, запрессуйте уплотнительную манжету в гнездо.
Установите шкив зубчатого ремня распределительного вала и зубчатый ремень.

Снятие распределительного вала
Перед отсоединением аккумуляторной батареи проверьте, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите крышку головки блока цилиндров.
Снимите зубчатый ремень со шкивов распределительного вала.

Расположение винтов крепления левого (1), верхнего (2) и правого (3) задних кожухов зубчатого ремня
Рис. 3.4.47. Расположение винтов крепления левого (1), верхнего (2) и правого (3) задних кожухов зубчатого ремня


Выверните винты и снимите верхнюю секцию заднего кожуха зубчатого ремня 2 (см. рис. 3.4.47).
Выверните винты и снимите левый 1 и правый 3 задние кожухи зубчатого ремня.

Расположение гаек крепления фиксирующих пластин форсунок
Рис. 3.4.53. Расположение гаек крепления фиксирующих пластин форсунок


Отвинтите гайки, снимите фиксирующие пластины и, потянув верх, извлеките форсунки ( рис. 3.4.53).
Маркером отметьте установочное положение коромысел.
Выверните болты крепления крышек подшипников и снимите распределительные валы.

Установка распределительного вала
Проверьте, чтобы коленчатый вал был зафиксирован установочным винтом 3242.
Выверните из головки блока цилиндров шпильку, расположенную напротив торца распределительного вала.
Убедитесь, что упорные полукольца находятся на месте.
Проверьте состояние и положение коромысел и гидравлических толкателей.

Использование приспособления 3458 для правильной установки распределительных валов
Рис. 3.4.54. Использование приспособления 3458 для правильной установки распределительных валов


Установите распределительный вал впускных клапанов на место так, чтобы в торец вала можно было установить приспособление 3458 ( рис. 3.4.54).

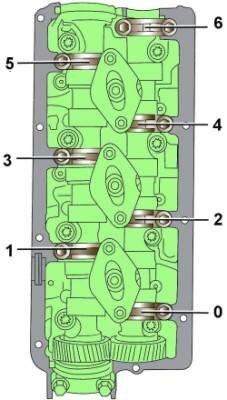

Расположение и нумерация крышек подшипников распределительных валов
Рис. 3.4.55. Расположение и нумерация крышек подшипников распределительных валов


Установите крышки подшипников 1 и 5 и закрепите их болтами ( рис. 3.4.55).
Установите распределительный вал выпускных клапанов на место так, чтобы в торец вала можно было установить приспособление 3458.
Установите крышки подшипников 0 и 4 и закрепите их болтами (см. рис. 3.4.55).
Повторно проверьте положение коромысел и гидравлических толкателей.
Очистите привалочные поверхности на головке блока цилиндров и крайних крышках распределительного вала.

Места нанесения герметика на правую внутреннюю заднюю крышку
Рис. 3.4.56. Места нанесения герметика на правую внутреннюю заднюю крышку


Нанесите на привалочную поверхность правой внутренней задней крышки тонкий слой герметика ( рис. 3.4.56).

Место нанесения слоя герметика на внешнюю заднюю или переднюю правую крышку
Рис. 3.4.57. Место нанесения слоя герметика на внешнюю заднюю или переднюю правую крышку


Нанесите на привалочную поверхность внешней задней или передней правой крышки тонкий слой герметика ( рис. 3.4.57).
Установите внешние крышки.
Установите остальные крышки и затяните требуемым моментом гайки их крепления.
Вверните шпильку.
Дальнейшая установка проводится в последовательности, обратной снятию.
Установите зубчатый ремень.
Установите крышку головки блока цилиндров.
Подождите 30 миндо пуска двигателя, чтобы гидравлические толкатели пришли в нормальное состояние, так как в противном случае поршни могут удариться о клапаны.
