Система вентиляции картера (PCV) BMW 5 E28 / E34 с 1981 по 1993 г.в.

6.5. Система вентиляции картера (PCV)

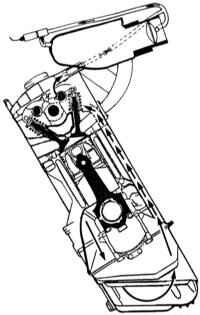

Система вентиляции картера (PCV) снижает содержания углеводов в отработавших газах за счет удаления картерных паров. Это осуществляется посредством циркуляции прорвавшихся в картер газов и направлением их через воздухоочиститель во впускной трубопровод.

Такая система PCV является изолированной. Прорвавшиеся в картер газы поступают в воздухоочиститель или воздухозаборник за счет давления в картере. На большинстве моделей не применяется смешивание газов со свежим воздухом или прохождение газов через дожигающую ловушку, как это делается в обычных системах. На этих моделях не установлено обычных клапанов PCV - просто шланги. Отсоедините от крышки головки цилиндров шланг PCV.

Основными компонентами системы PCV являются шланги, которые соединяют крышку головки цилиндров и корпус дросселя или воздухоочиститель. Если возникают ненормальные условия работы (такие, как проблемы с поршневыми кольцами), система рассчитана на то, чтобы отправить избыточное количество прорвавшихся газов по трубопроводу вентиляции картера в систему впуска, чтобы газы были использованы в нормальном процессе сгорания. Целесообразно проверять избыток продуктов горения от картерных газов, циркулирующих по шлангам и штуцерам - они могут периодически закупоривать систему и вызывать повышение в блоке цилиндров давления

Так как в этих моделях не использован фильтрующий элемент, то целесообразно проверять каналы системы PCV на закупоривание шламом и продуктами сгорания.
