Диафрагменное сцепление ГАЗ 3110, 310221 Волга

10. Диафрагменное сцепление

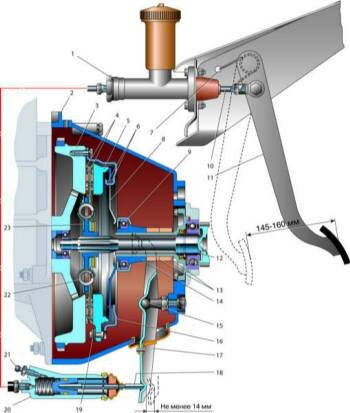

Диафрагменное сцепление и привод его выключения

1 – главный цилиндр привода выключения сцепления;
2 – картер сцепления;
3 – маховик;
4 – фрикционные накладки ведомого диска;
5 – нажимной диск;
6 – опорные кольца;
7 – пружина педали;
8 – диафрагменная пружина;
9 – подшипник выключения сцепления;
10 – шток главного цилиндра;
11 – педаль;
12 – первичный вал коробки передач;

13 – поролоновые кольца;
14 – муфта выключения;
15 – шаровая опора вилки;
16 – кожух;
17 – вилка;
18 – шток рабочего цилиндра;
19 – соединительная пластина;
20 – рабочий цилиндр;
21 – прокачной штуцер;
22 – демпферная пружина;
23 – ведомый диск.
