Система охлаждения Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

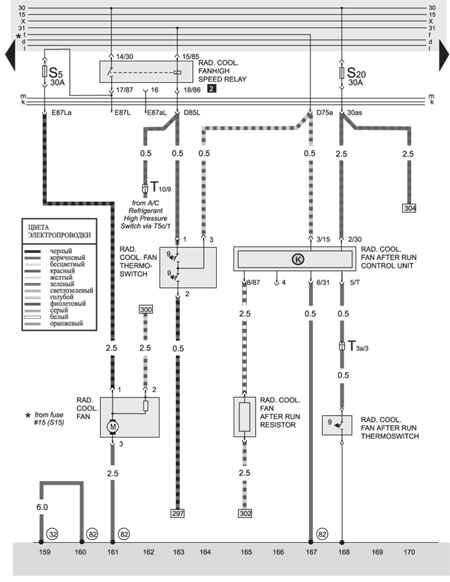

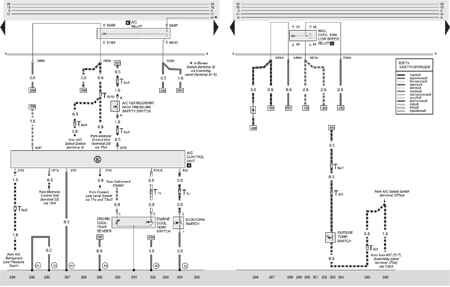

14.3.2. Система охлаждения

« предыдущая страница
14.3.1. Обозначения, используемые на схемах 		следующая страница »
14.3.2.1. Термовыключатель вентилятора охлаждения
