Привод управления сцеплением Ауди 80 / Универсал B4 с 1991 по 1995 г.в.

8.1. Привод управления сцеплением

Сцепление и привод управления сцеплением

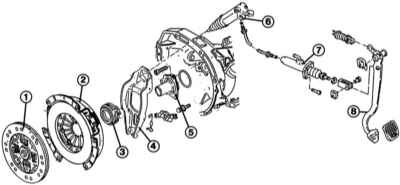

1 – ведомый диск; 2 – нажимной диск; 3 – выжимной подшипник; 4 – рычаг муфты выключения сцепления;	5 – направляющая втулка выжимного подшипника; 6 – рабочий цилиндр сцепления; 7 – главный цилиндр сцепления; 8 – педаль сцепления.

Сила, которую мы применяем при нажатии на педаль сцепления, должна быть передана выжимному подшипнику. Это происходит в Audi 80 гидравлически – как в тормозной системе. В то время как вы жмете на педаль сцепления, поршень в главном цилиндре (на педали сцепления) выдавливает определенное количество жидкости к рабочему цилиндру (на коробке передач). Там поршень немного выступает из цилиндра и через рычаг выключения сцепления приводит в движение выжимной подшипник.

---
