Шатунно-поршневая группа Ауди A4 с 2001 по 2005 г.в.
2.10.12. Шатунно-поршневая группа
|
Рис. 2.504 . Компоненты поршня и шатуна: 1 – болт крепления крышки шатуна – 30 Н·м + довернуть на 90° (1/4 об.); 2 – крышка шатуна; 3 – вкладыш подшипника; 4 – шатун; 5 – стопорное кольцо; 6 – поршневой палец; 7 – поршень; 8 – поршневые кольца; 9 – поршневое кольцо
|
Проверка теплового зазора поршневых колец
|
Рис. 2.133 . Проверка теплового зазора поршневого кольца
|
Вгоните поршневое кольцо сверху, под прямым углом к стенке цилиндра, до нижнего отверстия цилиндра, на расстоянии около 15 мм от его края ( рис. 2.133).
Для установки используйте поршень без колец.
Проверка зазора поршневых колец по высоте
Перед проверкой очистите кольцевую канавку поршня.
Проверка поршней
Замерьте примерно в 10 мм от нижнего края, под прямым углом к оси поршневого пальца.
Макс. отклонение от номинального размера: 0,04 мм
Установочное положение и сочетаемость поршень/цилиндр
|
Рис. 2.505 . Маркировка установочных положений поршней
|
Стрелка на днище поршня указывает в сторону ременных шкивов ( рис. 2.505).
Проверка диаметра цилиндра
|
Рис. 2.135 . Схема проверки диаметра цилиндра
|
Проведите измерения при помощи нутромера 50–100 мм в 3 местах крест-накрест в поперечном направлении А и в продольном направлении В ( рис. 2.135).
Макс. отклонение от номинального размера: 0,10 мм
Установочное положение вкладышей подшипников в шатунах
|
Рис. 2.506 . Установочное положение вкладышей подшипников в шатунах
|
Вставлять вкладыши подшипников следует в шатун или крышку шатуна посередине.
Расстояние А = 2,5 мм.
Проверка выступания поршней в верхней мертвой точке
|
Рис. 2.507 . Проверка выступания поршней в верхней мертвой точке
|
При установке новых поршней или нового компонента двигателя проверьте выступание всех поршней в ВМТ.
В зависимости от выступания поршней установите соответствующую прокладку головки цилиндра в соответствии со следующей таблицей.
Маркировка прокладки головки блока цилиндров
|

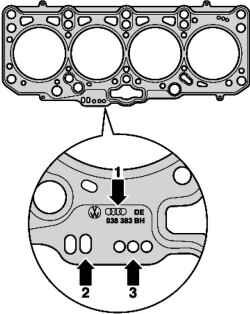

Рис. 2.508 . Маркировка прокладки головки блока цилиндров: 1 – номер по каталогу запчастей; 2 – код управления; 3 – отверстия
|
Смотри рис 2.508.
|
ПРИМЕЧАНИЕ
Если при измерении выступания поршней были получены различные значения, для сочетаемости с уплотнением используйте наибольший размер.
|
Размеры поршней и цилиндров
Проверка радиального биения шатунов
Снимите крышки шатунов.
Очистите крышки подшипников и шейку.
Положите нить Plastigage в соответствии с шириной подшипника на коренную шейку и во вкладыши подшипников.
Поставьте крышки шатунов и прикрутите с моментом 30 Н·м, не проворачивайте коленвал.
Вновь снимите крышки шатунов.
Сравните ширину измерительной полоски Plastigage со шкалой.
Радиальное биение.
Предельный допуск 0,08 мм.
Замените болты шатунов.
|
