Снятие ручки двери Ауди A4 с 2001 по 2005 г.в.
8.2.4. Снятие ручки двери
Снятие
|
Рис. 8.63 . Ручка двери (до идентификационного номера автомобиля 400 000): 1 – ручка двери; 2 – клипса; 3 – приводная тяга; 4 – скользящая муфта; 5 – стопорный палец; 6 – замок двери
|
При снятии ручки двери 1 разблокируйте приводную тягу 3 ( рис. 8.63).
Перед снятием ручки двери отсоедините от клипсы 2 ( рис. 8.63).
Установка
После установки нового замка двери сначала вставьте приводную тягу в скользящую муфту и зафиксируйте ее.
После этого выньте предохранительный штифт 5 из замка двери ( рис. 8.63).
Для фиксации приводной тяги 3, подвиньте скользящую муфту 4 вверх.
Выньте стопорный палец после установки приводной тяги 3.
Присоединение приводной тяги к замку двери
|

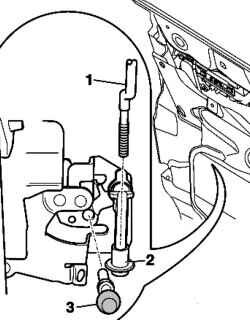

Рис. 8.64 . Присоединение приводной тяги к замку двери
|
При установке нового замка двери заблокируйте приводную тягу 1 в скользящую муфту ( рис. 8.64).
Для фиксации приводной тяги подвиньте толкатель 2 скользящей муфты вверх ( рис. 8.64).
Выньте предохранительный штифт 3 из замка двери.
|
