Принципиальные электрические схемы BMW 5 E28 / E34 с 1981 по 1993 г.в.
19. Принципиальные электрические схемы
Общая информация
Поскольку невозможно в данном Руководстве привести все принципиальные схемы за каждый г.в., ниже приводятся наиболее типичные схемы и те, которые бывают необходимы чаще всего.
Прежде чем начать поиск неисправности в какой-либо цепи, проверьте предохранители и прерыватели цепи (если они есть), чтобы удостовериться, что они целы. Удостоверьтесь также, что батарея полностью заряжена и проверьте контакты проводов (см. Главу Текущее обслуживание автомобиля). Проверяя цепь, удостоверьтесь, что все контакты чисты, клеммы не отломились и не отсоединились.
Цветовая кодировка проводов
| BK | Черный |
| BL | Синий |
| BR | Коричнев. |
| GE | Желтый |
| GN | Зеленый |
| GR | Серый или зеленый |
| GY | Серый |
| OR | Оранжевый |
| PK | Розовый |
| R | Красный |
| RS | Розовый |
| RT | Красный |
| SW | Черный |
| TN | Желто-коричн. |
| V | Фиолетовый |
| VI | Фиолетовый |
| W | Белый |
| WS | Белый |
| Y | Желтый |

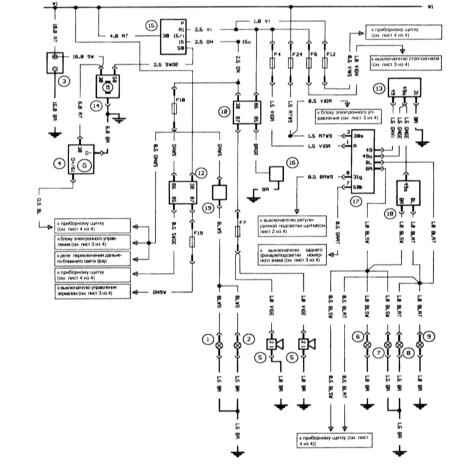

Типичные сигнальные лампы стартера, зарядки батареи, клаксона, прерывателя аварийной сигнализации и указателей поворота (1 из 4)
|
|
|
Ключ к схеме 1 — Левый сигнал заднего хода |
19 — Выключатель сигнала заднего хода |

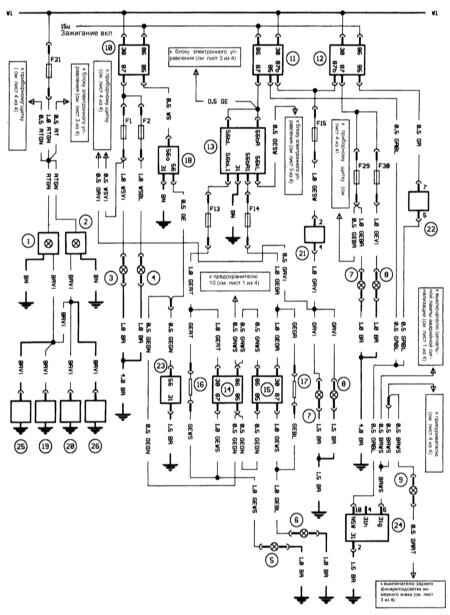

Типичные головные/противотуманные фары и освещение салона (2 из 4)
|
|
|
Ключ к схеме 1 — Левая лампа освещения салона |
21 — Выключатель задней противотуманной фары |
Типичная система контроля, зеркала с электроприводом, стоп-сигнал и стояночный фонарь (3 из 4)
|
|
|
Ключ к схеме 1 — Блок электронного управления |
17 — Датчик уровня охлаждающей жидкости |

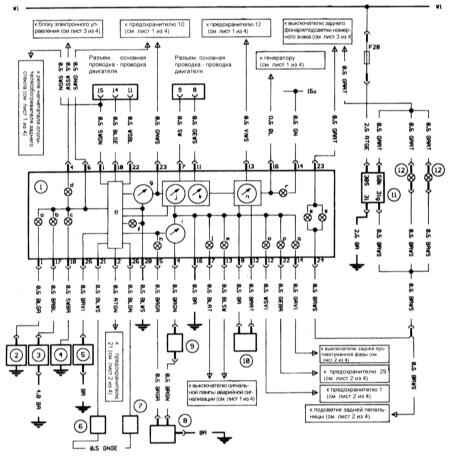

Типичный приборный щиток и прикуриватель (4 из 4)
|
|
|
Ключ к схеме 1 — Приборный щиток Ключ к схеме приборного щитка a — Сигнальная лампа включения стояночного тормоза |
h — Сигнальная лампа резерва топлива |

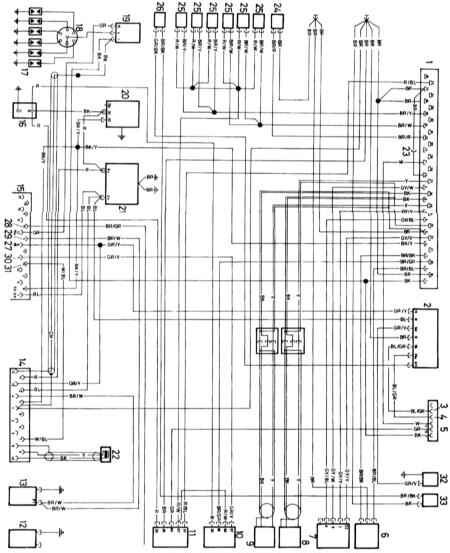

Принципиальная схема типичной системы управления двигателем ”Motronic”
Принципиальная схема типичной системы управления скоростью

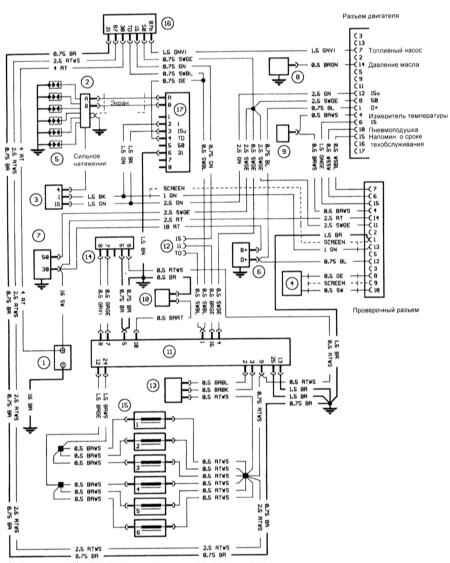

Типичная принципиальная схема для центральной системы блокировки дверей, противоугонной сигнализации, бортового компьютера, дополнительного отопителя и цифровых часов (1 из 2)
|

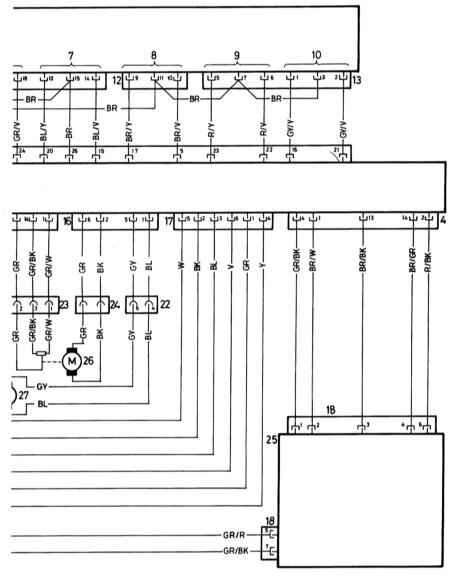

Типичная принципиальная схема для центральной системы блокировки дверей, противоугонной сигнализации, бортового компьютера, дополнительного отопителя и цифровых часов (2 из 2)

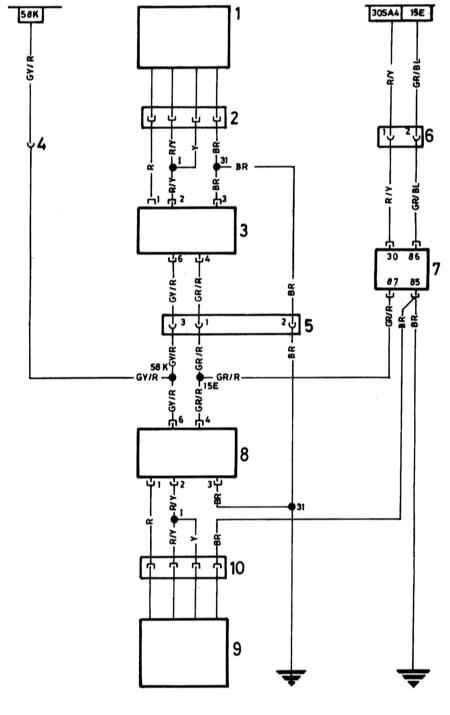

Принципиальная схема типичной системы омывателя головной фары

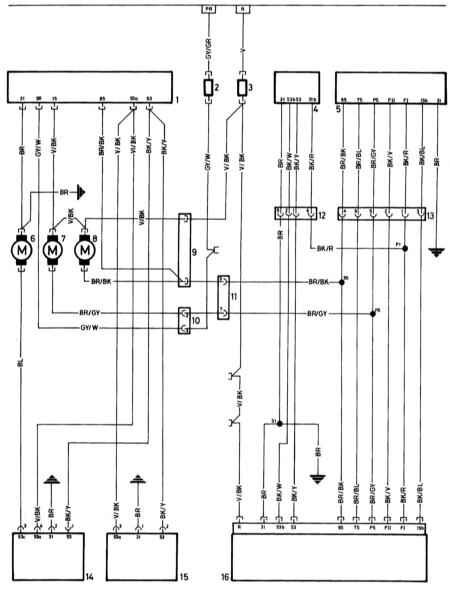

Принципиальная схема типичной системы стеклоподъемников с электроприводом

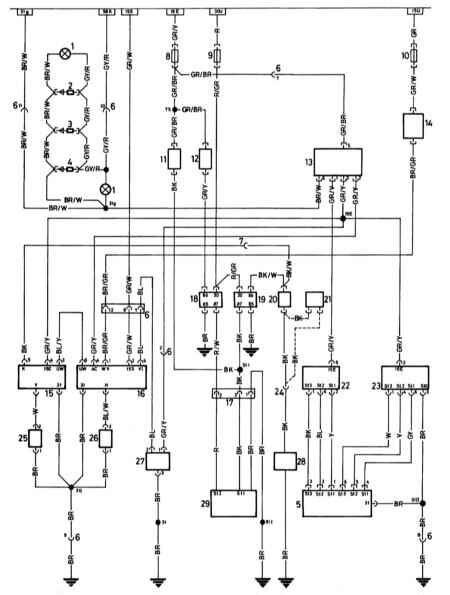

Принципиальная схема системы отопителя и кондиционера
Принципиальная схема сидений с подогревом

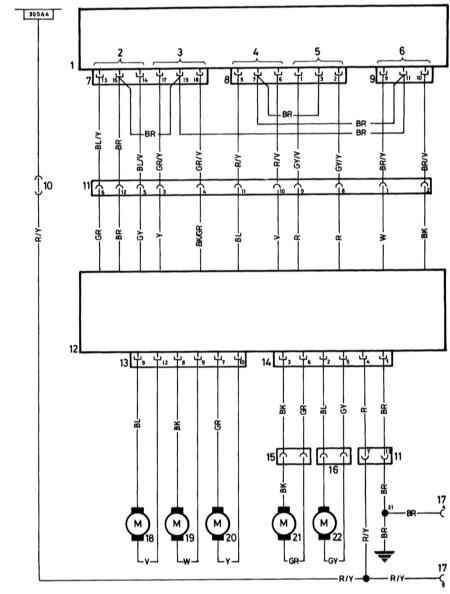

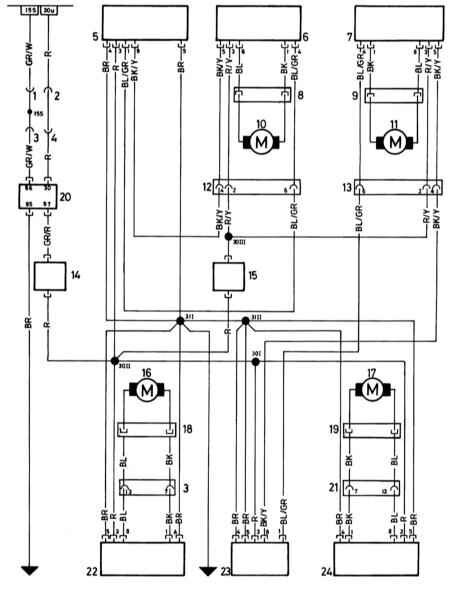

Принципиальная схема электроприводных сидений с памятью (1 из 2)
Принципиальная схема электроприводных сидений с памятью (2 из 2)
Типичная принципиальная схема электроприводных сидений без памяти
Типичная принципиальная схема радиоприемника - показано для ранних моделей
Принципиальная схема типичной системы L-Jetronic
|
