Система контроля за уровнем топлива Ситроен Ксантия с 1993 г.в.

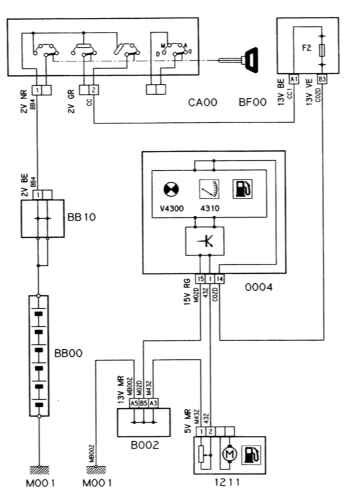

16.31. Система контроля за уровнем топлива
