Система зажигания (ЭБУ типа IEFI-6) Дэу Нексия с 1994 г.в.

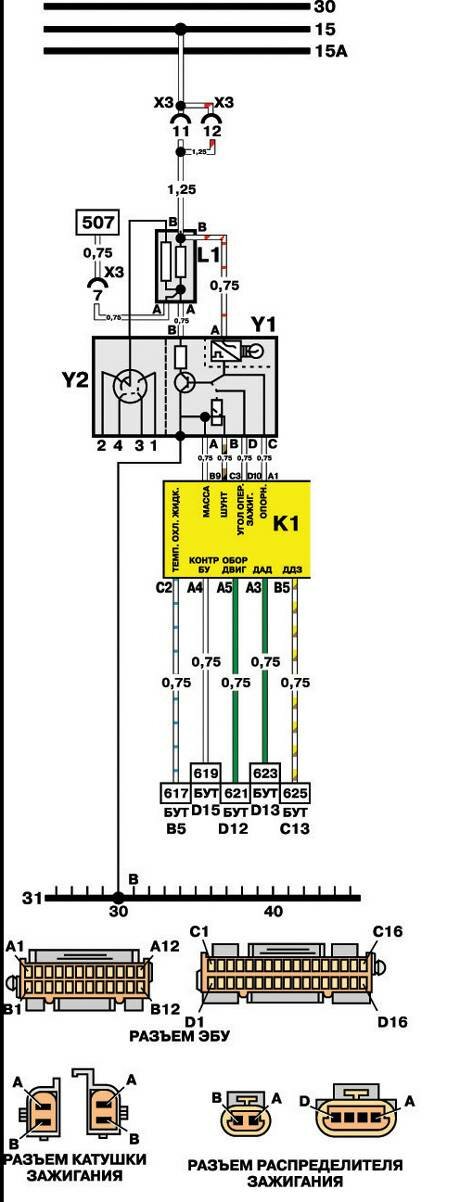

21.6.3. Система зажигания (ЭБУ типа IEFI-6)

К1    ЭБУ

11    Катушка зажигания

Y1    Блок зажигания

Y2    Распределитель зажигания
