Замена тросов стояночного тормоза Форд Фиеста с 1996 г.в.
15.26. Замена тросов стояночного тормоза
Передний трос стояночного тормоза
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Поднимите заднюю часть автомобиля и закрепите его на опорах. Под передние колеса подложите упоры или камни. Снимите задние колеса.
2. Снимите защитный чехол с рычага стояночного тормоза и поднимите вверх по рычагу.
3. Отверните гайку и снимите трос стояночного тормоза с рычага.
|

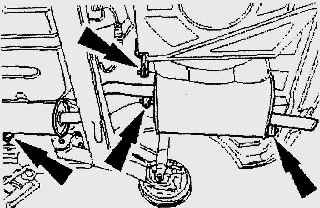

Рис. 14.29. Расположение резиновых опор крепления задней части системы выпуска отработавших газов
|
4. Освободите из задних резиновых опор систему выпуска отработавших газов ( рис. 14.29 ).
5. Домкратом поддержите систему выпуска отработавших газов.
6. Отверните пять гаек крепления средней части термозащитного экрана и снимите его.
7. Снимите с компенсатора передний трос стояночного тормоза.
8. Установка переднего троса стояночного тормоза проводится в последовательности, обратной снятию.
9. Отрегулируйте стояночный тормоз.
Задний трос стояночного тормоза
1. Поднимите заднюю часть автомобиля и закрепите ее на опорах. Под передние колеса подложите упоры или камни. Снимите задние колеса.
2. Снимите защитный чехол с рычага стояночного тормоза и поднимите вверх по рычагу.
3. Отверните гайку и снимите трос стояночного тормоза с рычага.
4. Освободите из задних резиновых опор систему выпуска отработавших газов (см. рис. 14.29).
5. Домкратом поддержите систему выпуска отработавших газов.
6. Отверните пять гаек крепления средней части теплозащитного экрана и снимите его.
7. Снимите компенсатор с переднего и левого заднего тросов стояночного тормоза.
|

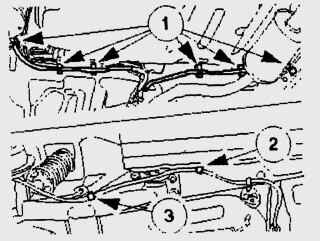

Рис. 14.30. Крепление задних тросов стояночного тормоза: 1 – опоры; 2 – зажим; 3 – фиксатор
|
8. Снимите тросы стояночного тормоза с опор 1 ( рис. 14.30) в нижней части днища кузова, отверните болты крепления зажимов 2 и извлеките тросы стояночного тормоза из фиксаторов 3.
9. Дальнейшие операции аналогичны снятию тормозных барабанов.
10. Установка задних тросов стояночного тормоза проводится в последовательности, обратной снятию.
|
