Электрические схемы Хендай Элантра с 2000 по 2004 г.в.

19. Электрические схемы

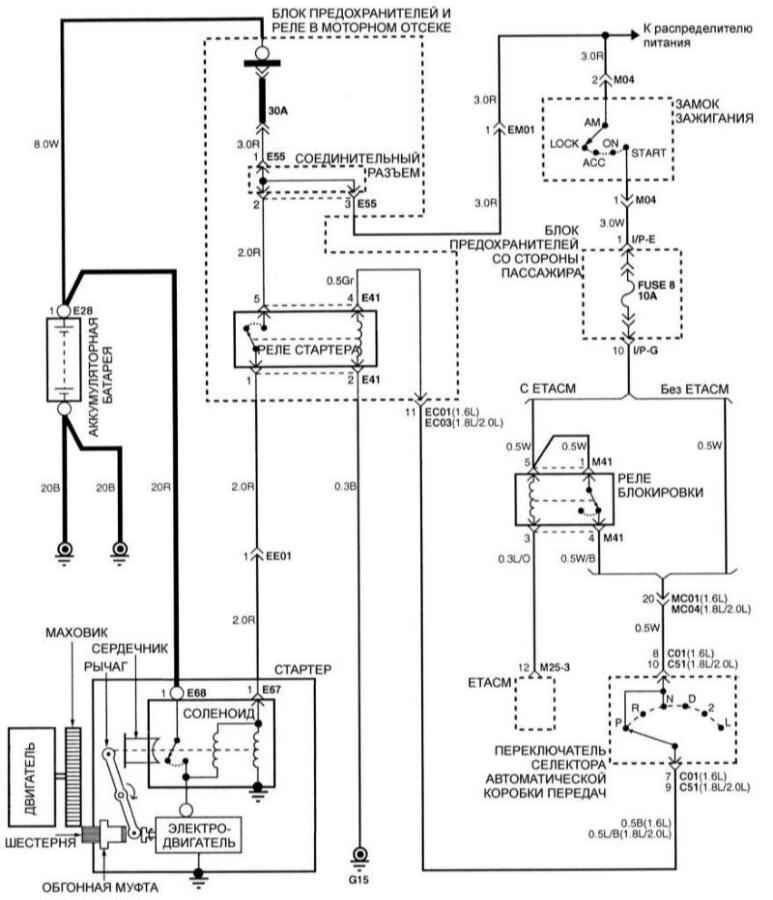

Электрическая схема системы запуска

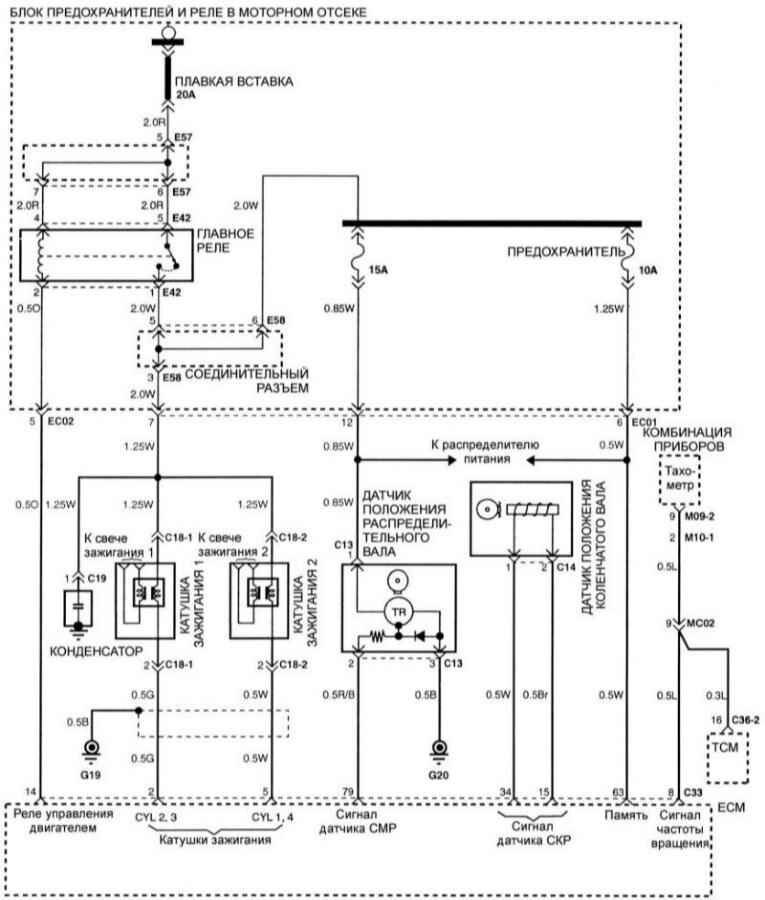

Электрическая схема системы зажигания двигателей 1,6 л

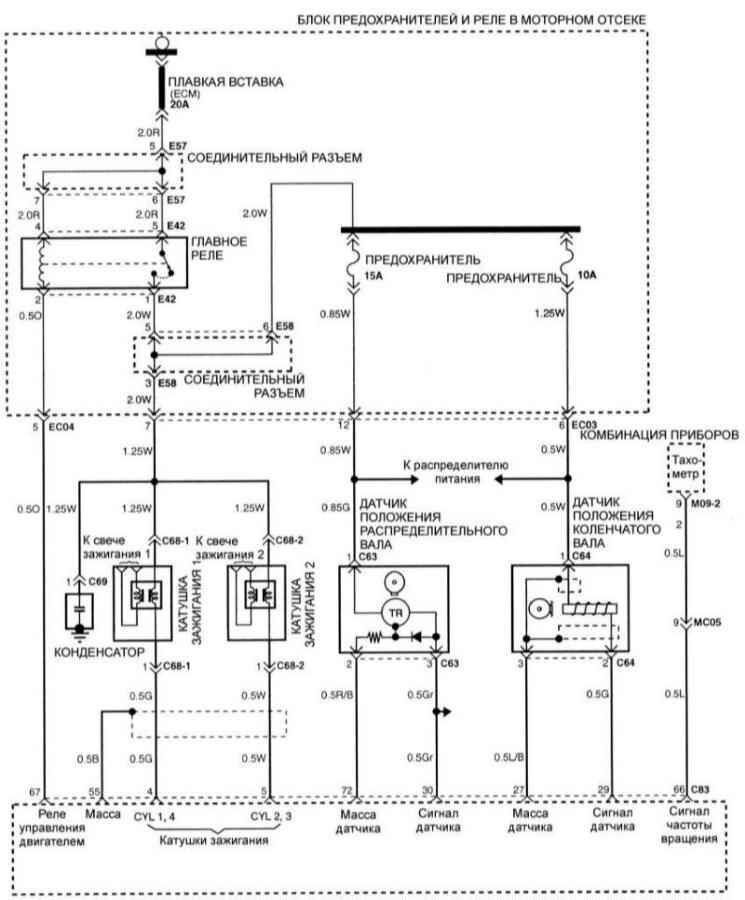

Электрическая схема системы зажигания двигателей 1,8 и 2,0 л

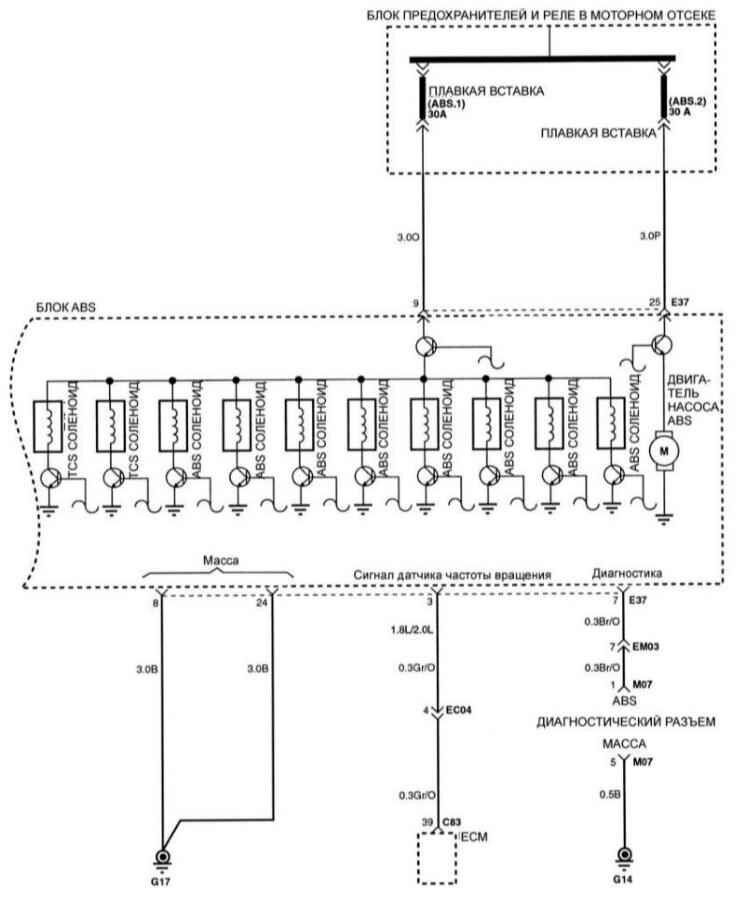

Электрическая схема антиблокировочной тормозной системы

Электрическая схема антиблокировочной тормозной системы (продолжение)

Электрическая схема антиблокировочной тормозной системы (продолжение)

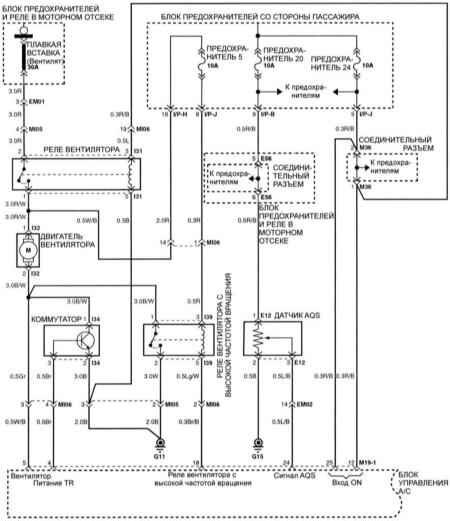

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)

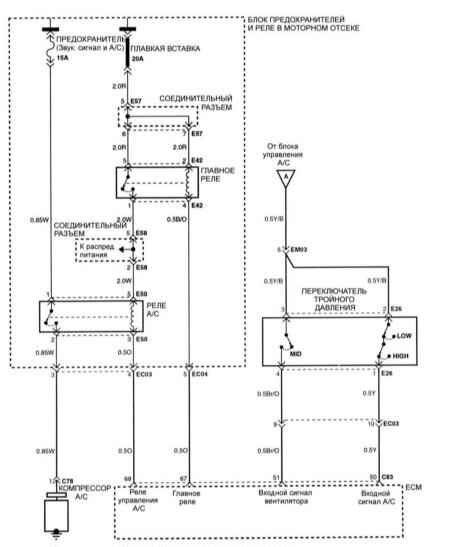

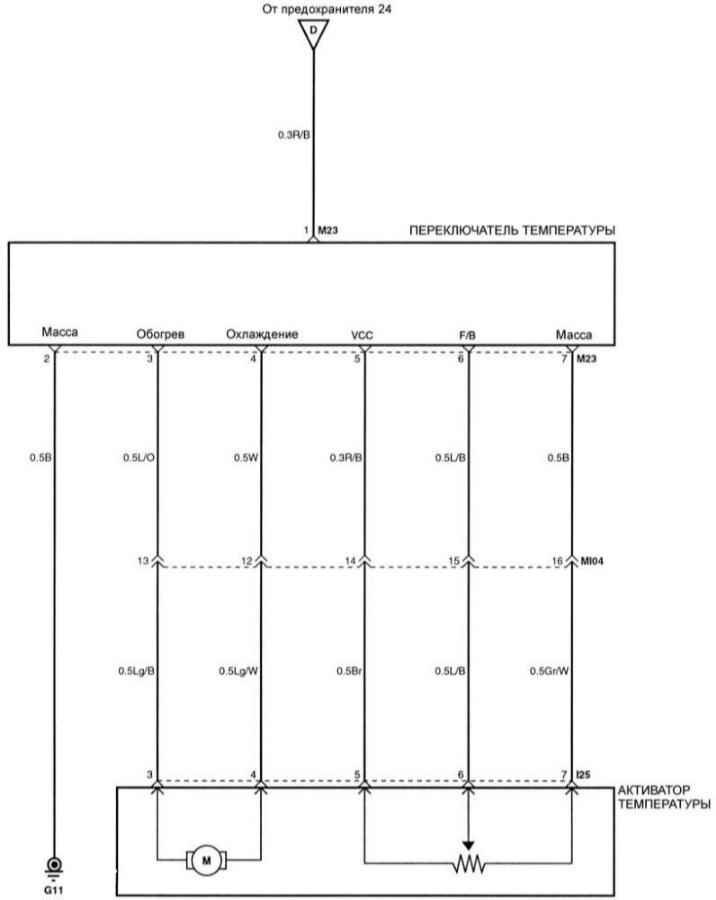

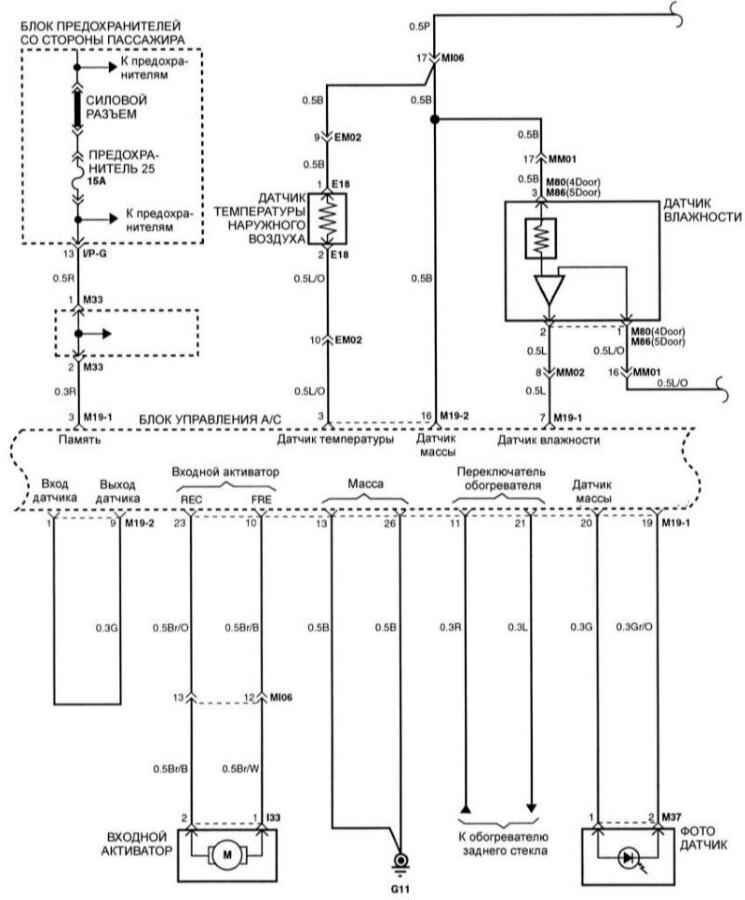

Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)

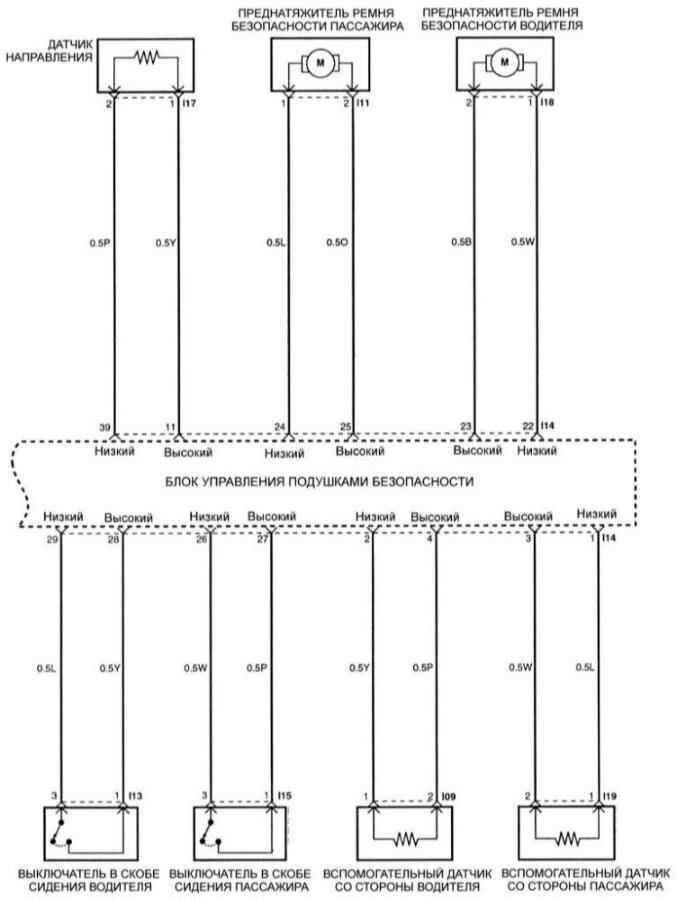

Электрическая схема подушек безопасности

Электрическая схема подушек безопасности (продолжение)

---
