Замена ламп Хундай Санта Фе с 2006 г.в.
1.6.37. Замена ламп
Перед заменой ламп убедитесь, что выключатель находится в положении «OFF» («Выкл.»).
ВНИМАНИЕ
Не допускайте попадания на лампу нефтепродуктов (масла, бензина и т.д.).
После движения автомобиля во время дождя или после мойки фары головного света задние фонари могут запотеть. Это происходит из-за повышенной влажности, а также разницы температур стекол фар головного света, задних фонарей и окружающего воздуха. Образование конденсата на стеклах снаружи не означает наличие неисправности приборов внешнего освещения, это нормальное явление.
Фары головного света, указатели поворота и передние габаритные огни
Дайте лампе остыть. Наденьте защитные очки.
Откройте капот.
Держите лампу за пластмассовое основание, не касайтесь руками стеклянной колбы.
|
Рис. 1.234 . Снятие защитного чехла
|
Отверните защитный чехол ( рис. 1.234).
|

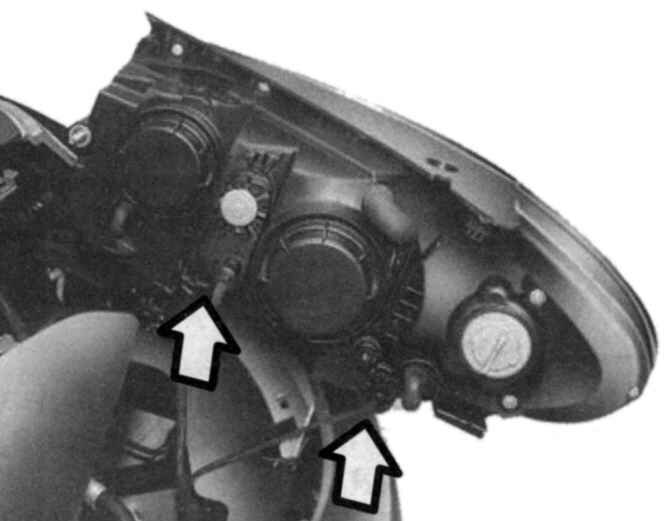

Рис. 1.235 . Отсоединение провода питания
|
Отсоедините провод питания с обратной стороны пластмассового основания на задней части фары ( рис. 1.235).
|
Рис. 1.236 . Снятие защитного колпака
|
Поверните защитный колпак против часовой стрелки и снимите его ( рис. 1.236).
|

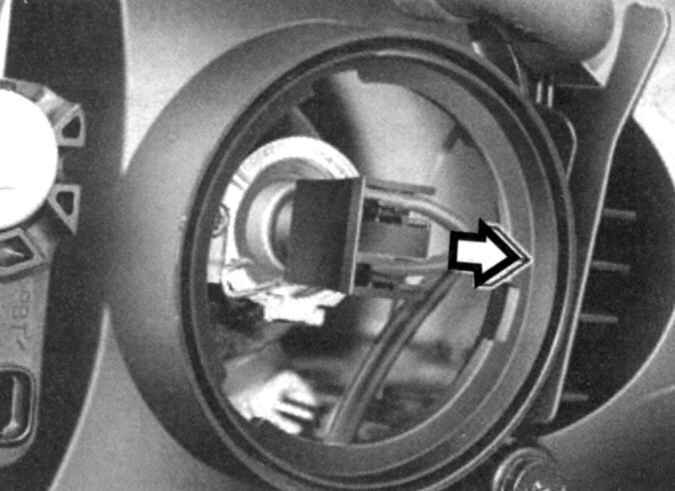

Рис. 1.237 . Отсоединение разъема
|
Отсоедините разъем на цоколе лампы ( рис. 1.237).
|
Рис. 1.238 . Извлечение лампы
|
Нажмите на пружину лампы, чтобы извлечь ее ( рис. 1.238).
Снимите защитный колпачок с заменяемой лампы и установите новую лампу, совместив пластмассовое основание лампы с отверстием фары. Застегните пружину лампы, установите защитный чехол и подсоедините провод питания.
При утилизации старой лампы используйте защитный колпачок и картонную упаковку.
Проверьте правильность регулировки пучка света фары.
|
Рис. 1.239 . Установка новой лампы
|
Для замены ламп передних указателей поворота и габаритных огней извлеките лампу с патроном в сборе и установите новую лампу ( рис. 1.239).
Задний комбинированный фонарь
|
Рис. 1.240 . Задний комбинированный фонарь: 1 – лампа стоп-сигнала и заднего габаритного фонаря; 2 – лампа фонаря заднего хода; 3 – лампа заднего указателя поворота
|
Откройте заднюю дверь.
|
Рис. 1.241 . Открывание лючка на боковой панели
|
При помощи плоской отвертки откройте лючок на боковой панели багажного отделения или на задней двери ( рис. 1.241).
|
Рис. 1.242 . Винты крепления заднего комбинированного фонаря
|
Отверните винты крепления заднего комбинированного фонаря ( рис. 1.242).
|
Рис. 1.243 . Извлечение патрона с лампой
|
Снимите задний комбинированный фонарь и извлеките из корпуса фонаря патрон в сборе с лампой, повернув его против часовой стрелки ( рис. 1.243).
Установите новую лампу.
Задний противотуманный фонарь (дополнительное оборудование)
|
Рис. 1.244 . Отворачивание крепежных винотов
|
Выверните крестовой отверткой крепежные винты заднего противотуманного фонаря и снимите его ( рис. 1.244).
|
Рис. 1.245 . Извлечение патрона с лампой из блока фонаря
|
Извлеките патрон с лампой из блока фонаря, повернув его против часовой стрелки ( рис. 1.245).
Замените перегоревшую лампу на новую.
Лампа освещения номерного знака
При помощи крестовой отвертки снимите крепежные винты рассеивателя освещения номерного знака.
|
Рис. 1.246 . Извлечение патрона с лампой
|
Отсоедините провод от патрона, поворачивая патрон против часовой стрелки, затем извлеките лампу из патрона, поворачивая ее по часовой стрелке ( рис. 1.246).
Установите новую лампу.
Лампа освещения багажного отделения
Откройте заднюю дверь.
|
Рис. 1.247 . Снятие плафона
|
Отверткой откройте плафон ( рис. 1.247).
Замените лампу.
Лампа бокового указателя поворотов
|
Рис. 1.248 . Извлечение лампы бокового указателя поворотов
|
Нажимая на боковой указатель поворотов, сдвиньте его вперед и извлеките из кузова автомобиля ( рис. 1.248).
Отсоедините разъем.
Замените лампу.
Лампы освещения салона
|
Рис. 1.249 . Замена ламп освещения салона
|
Снимите при помощи отвертки рассеиватель плафона освещения салона ( рис. 1.249).
Замените лампу.
Лампа освещения вещевого ящика
Откройте вещевой ящик.
|
Рис. 1.250 . Извлечение плафона
|
Извлеките плафон при помощи отвертки ( рис. 1.250).
|
Рис. 1.251 . Отсоединение разъема
|
Отсоедините разъем ( рис. 1.251).
|
Рис. 1.252 . Замена лампы
|
Замените лампу ( рис. 1.252).
|
