10.4. Электродвигатель стеклоочистителя заднего стекла

Электродвигатель очистителя заднего стекла на автомобилях Rodeo/ Passport

1 – внутренняя панель 2 – электродвигатель

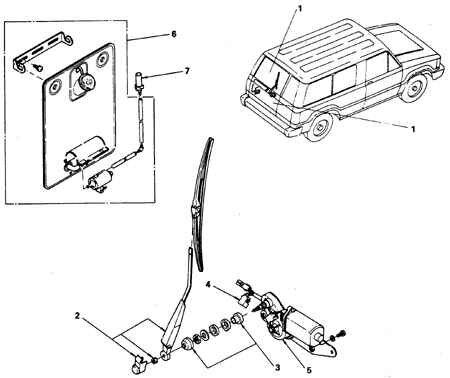

Электродвигатель очистителя заднего стекла на автомобилях Trooper/ Bighorn

1 – внутренняя панель задней двери 2 – рычаг в сборе с щеткодержателем 3 – детали оси рычага 4 – разъем

5 – электродвигатель очистителя 6 – стеклоомыватель в сборе 7 – жиклер

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы. 2. Откройте крышку грузового отсека (или заднюю дверь). Снимите декоративную панель. 3. Снимите рычаг в сборе с щеткодержателем. 4. Отверните гайку оси рычага на валу двигателя, болты крепления электродвигателя и отсоедините разъем. 5. Снимите электродвигатель, достав его из лючка.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите электродвигатель. 2. Заверните гайку оси рычага на валу двигателя, болты крепления электродвигателя, присоедините разъем. 3. Установите рычаг в сборе с щеткодержателем. 4. Установите декоративную панель. 5. Соедините батарею с массой, проверьте работу стеклоочистителя.

---
