Кондиционер и отопитель Мазда 6 с 2002 г.в.
8.2. Кондиционер и отопитель
|

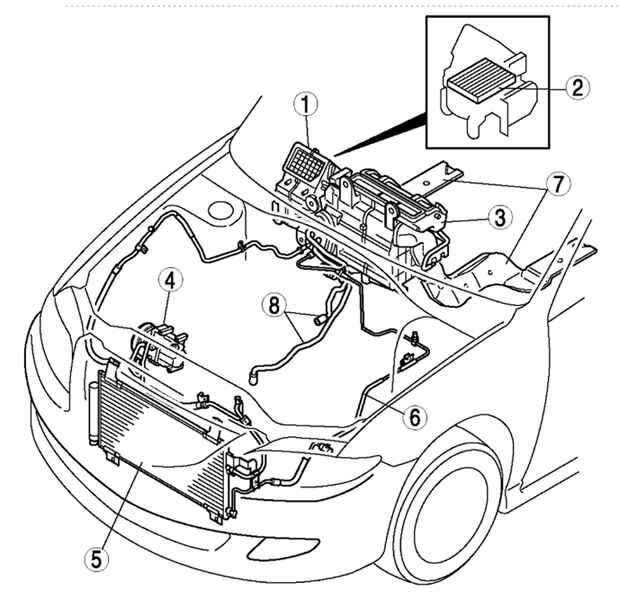

Рис. 8.77 . Кондиционер и отопитель автомобиля Mazda 6: 1 – блок вентилятора; 2 – воздушный фильтр; 3 – блок системы кондиционирования воздуха; 4 – компрессор системы кондиционирования воздуха; 5 – испаритель; 6 – линии хладагента; 7 – задний воздуховод высокой температуры; 8 – шланг радиатора отопителя
|
Автомобили Mazda 6 оборудованы системой кондиционирования воздуха с автоматическим управлением. В системе кондиционирования используется полнопоточный алюминиевый радиатор отопителя с прямолинейной циркуляцией. Эффективность теплообмена повышена за счет использования дополнительного испарителя.
Электронный блок управления кондиционера имеет функцию самодиагностики. Сбой в системе записывается в памяти диагностического кода неисправности, при этом индикатор переключателя кондиционера работает в проблесковом режиме.
Таблица 8.4 Система кондиционирования воздуха с ручным управлением
Таблица 8.5 Автоматическая система кондиционирования воздуха
|
