Замена троса блокировки электронного выключателя зажигания (EIS) Мерседес ML-класса W163, с 1997 г.в.

9.7. Снятие и установка троса блокировки электронного выключателя зажигания (EIS)

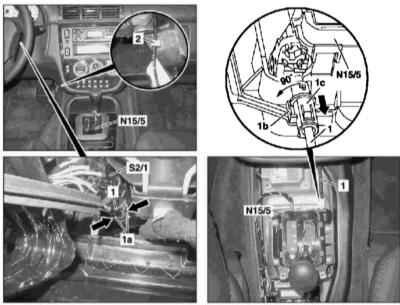

Детали подсоединения троса блокировки EIS

1 — Трос блокировки электронного выключателя зажигания (EIS)
1а — Стопорные язычки
1b — Стопорный язычок
1с — Разъем

2 — Фиксатор
N15/5 — Электронный селекторный
модуль
S2/1 — Выключатель зажигания (EIS)

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Детали подсоединения троса блокировки EIS показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите крышку слева под панелью приборов.
  4. Сожмите вместе стопорные язычки (1а) и отсоедините трос блокировки EIS (1) от выключателя зажигания (S2/1).
  5. Отсоедините трос (1) от селекторного модуля (N15/5) (см. Раздел Снятие и установка селекторного модуля) и высвободите его из панели приборов.
  6. Установка производится в обратном порядке. Удостоверьтесь в исправности функционирования блокиратора, - вывод рычага селектора из положения «Р», должен быть разрешен лишь при выжатой педали ножного тормоза и в положении «2» замка зажигания, извлечение ключа из замка должно быть возможным только в положении «Р» рычага селектора.
