Электрооборудование кузова (1983-1987 гг) Мицубиси Паджеро с 1982 по 1998 г.в.

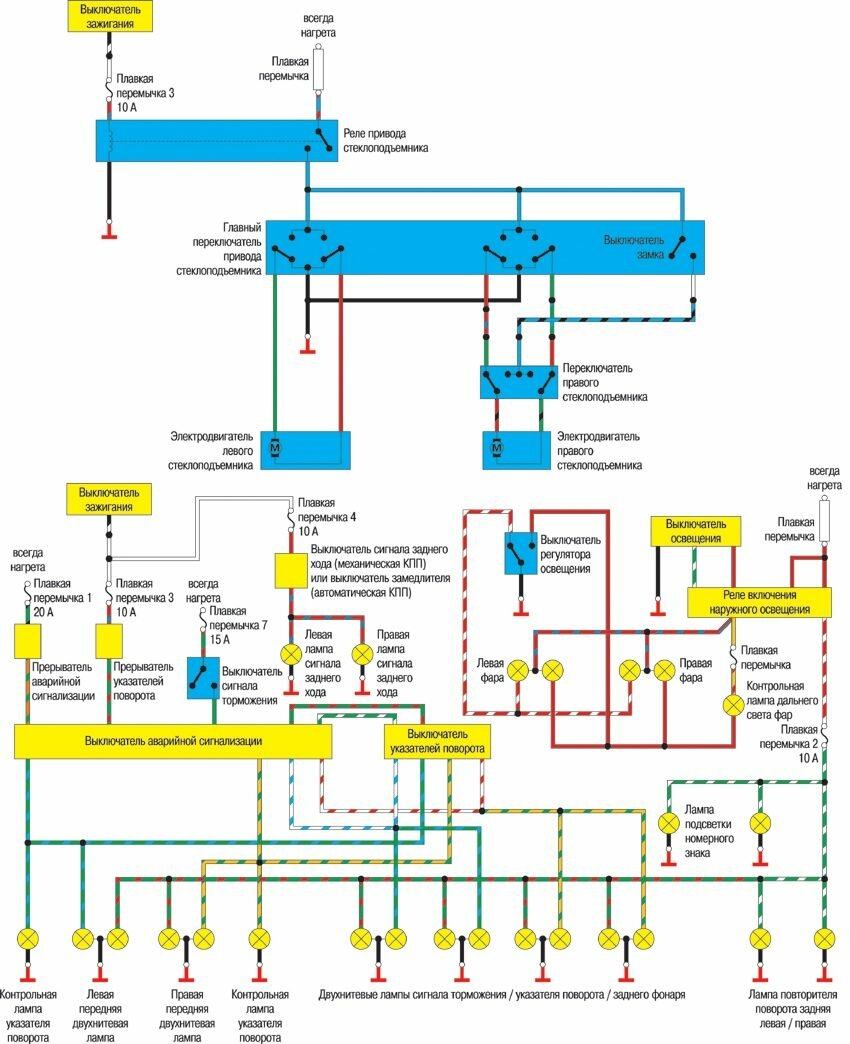

14.5. Электрооборудование кузова (1983-1987 гг.)

14.5. Электрооборудование кузова (1983-1987 гг.)

14.5. Электрооборудование кузова (1983-1987 гг.)
