Система вентиляции картера (все двигатели) Рено Меган 2 с 2003 г.в.
2.8.4. Система вентиляции картера (все двигатели)
|
Рис. 2.287 . Расположение элементов системы вентиляции картера (двигателя K4J): 1 – входное отверстие системы вентиляции картера; 2 – маслоотделитель системы вентиляции картера на крышке головки блока цилиндров; 3 – калиброванное отверстие
|
Расположение элементов системы вентиляции картера (двигателя K4J) показана на рис. 2.287.
|

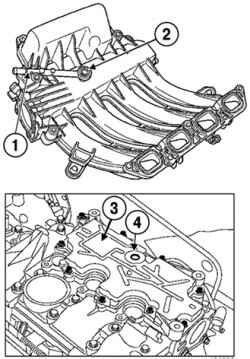

Рис. 2.288 . Расположение элементов системы вентиляции картера (двигателя K4М): 1 – трубопровод вентиляции картера; 2 – калиброванное отверстие; 3 – маслоотделитель системы вентиляции картера на крышке головки блока цилиндров; 4 – входное отверстие системы вентиляции картера
|
|
