Замена цилиндра замка передней боковой двери Рено Меган 2 с 2003 г.в.
8.5.1. Снятие и установка цилиндра замка передней боковой двери
Снятие
|
Рис. 8.44 . Снятие облицовки цилиндра замка: 1 – облицовка
|
Снимите облицовку цилиндра замка ( рис. 8.44).
|

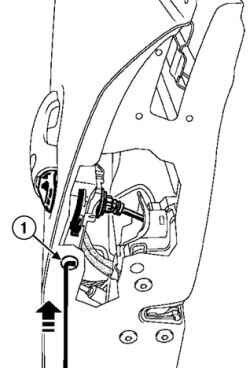

Рис. 8.45 . Установка крючка: 1 – крючок
|
Вставьте крючок, изготовленный из подручных материалов, в отверстие ( рис. 8.45).
|

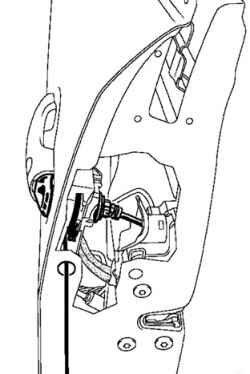

Рис. 8.46 . Зацепление стопорной планки цилиндра замка
|
Заведите крючок за стопорную планку цилиндра замка ( рис. 8.46).
|
Рис. 8.47 . Вид стопорной планки в заблокированном положении: 1 – стопорная планка
|
Заблокируйте стопорную планку ( рис. 8.47).
|

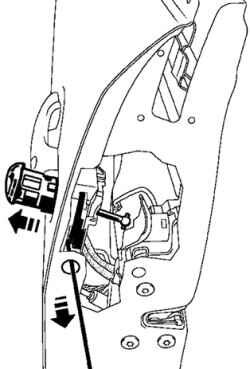

Рис. 8.48 . Снятие цилнндра замка
|
Разблокируйте стопорную планку и снимите цилиндр замка ( рис. 8.48).
|
ВНИМАНИЕ
Прежде чем вставить цилиндр замка в гнездо, убедитесь, что стопорная планка разблокирована.
|
|
Рис. 8.49 . Вид стопорной планки в разблокированном положении: 1 – стопорная планка
|
Разблокируйте стопорную планку ( рис. 8.49).
Установите цилиндр замка по месту.
|
Рис. 8.50 . Блокировка стопорной планки цилиндра дверного замка: 1 – отвертка
|
Заблокируйте отверткой стопорную планку цилиндра дверного замка ( рис. 8.50).
Проверьте вручную работу цилиндра замка.
Установка
Установка производится в порядке, обратном снятию.
|
