Генератор Тойота Фораннер с 1987 по 1998 г.в.

11.10. Генератор

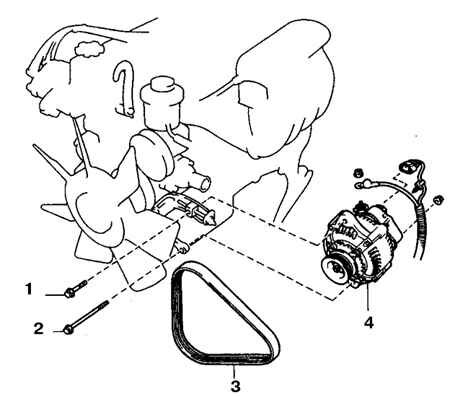

Крепление генератора на 4-цилиндровых двигателях
1. Стопорный болт
2. Осевой болт
3. Ремень
4. Генератор

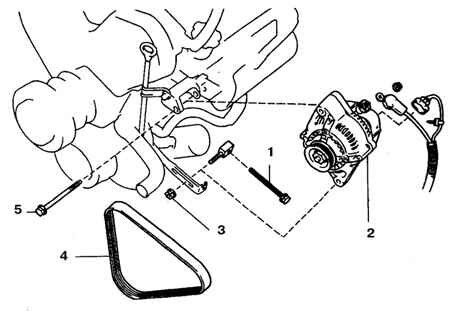

Крепление генератора на двигателе V6
1. Регулировочный болт
2. Генератор
3. Контргайка
4. Ремень
5. Осевой болт

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отсоедините от генератора разъемы.
3. Ослабьте регулировочный (В) и стопорный (А) болты генератора.
4. Выверните регулировочный и стопорный болты.
5. Выверните осевой болт на двигателе 2,7 л.
6. Снимите генератор и кронштейн с двигателя.
7. Если вы решили заменить генератор, то имейте в виду, что новый генератор должен в точности соответствовать заменяемому. На многих новых генераторах отсутствуют шкивы, поэтому придется переставить шкив с заменяемого агрегата.
8. Генератор устанавливается в обратном порядке.
