Круиз-контроль 4-цилиндрового двигателя Тойота Фораннер с 1987 по 1998 г.в.

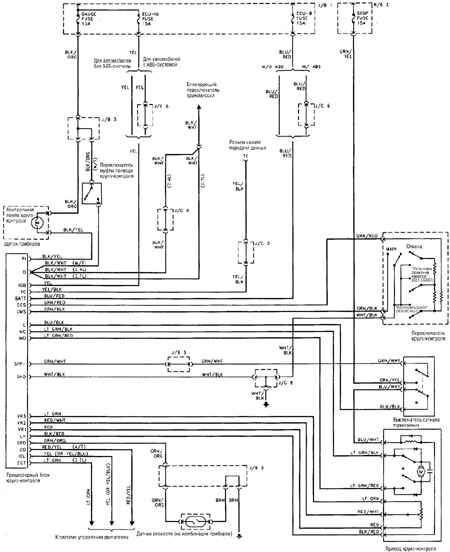

12.13. Круиз-контроль 4-цилиндрового двигателя
