Снятие переднего бампера Тойота Камри с 2001 по 2005 г.в.
8.4.1. Снятие переднего бампера
|

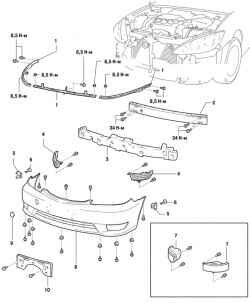

Рис. 8.25 . Демонтажные компоненты переднего бампера: 1 – передний и боковые элементы верхнего амортизатора бампера; 2 – усилитель бампера со стороны кузова; 3 – нижний амортизатор бампера; 4 – декоративная накладка ниши противотуманного фонаря; 5 – фиксат
|
Демонтажные компоненты переднего бампера показаны на рис. 8.25.
|
ПРИМЕЧАНИЕ
Установку компонентов осуществляйте в порядке, обратном снятию.
|
|
Рис. 8.26 . Снятие пистона и болтов верхнего крепления переднего бампера
|
Открутите два болта и извлеките один пистон верхнего крепления переднего бампера ( рис. 8.26).
|
Рис. 8.27 . Снятие пистона бокового крепления переднего бампера
|
Выньте с двух сторон два пистона бокового крепления бампера. Для того чтобы удалить пистон, вытяните его немного вперед и поверните шляпку пистона на 90° ( рис. 8.27).
|
Рис. 8.28 . Болты нижнего крепления переднего бампера
|
Открутите и снимите девять болтов нижнего крепления бампера ( рис. 8.28).
|
Рис. 8.29 . Отсоединение зажимов крепления бампера к кузову
|
Отожмите по три зажима с каждой стороны на корпусе бампера и отсоедините их от кузова, как это показано на рисунке 8.29. Отсоедините также разъемы противотуманных фонарей (если они установлены).
Снимите бампер.
|
Рис. 8.30 . Зажим передней декоративной накладки бампера
|
Отожмите два зажима и снимите переднюю декоративную накладку бампера ( рис. 8.30).
|
Рис. 8.31 . Снятие накладки номерного знака
|
Открутите два винта крепления и снимите накладку номерного знака ( рис. 8.31).
|
Рис. 8.32 . Снятие декоративной накладки противотуманного фонаря
|
Открутите по два винта крепления с каждой стороны и снимите декоративные накладки противотуманных фонарей ( рис. 8.32).
Выньте из корпуса бампера противотуманные фонари (если они установлены).
|
Рис. 8.33 . Снятие нижнего амортизатора бампера
|
Снимите нижний амортизатор бампера ( рис. 8.33).
|
Рис. 8.34 . Снятие усилителя бампера со стороны кузова
|
Снимите пять пистонов, открутите шесть болтов крепления и снимите усилитель бампера со стороны кузова ( рис. 8.34).
|
Рис. 8.35 . Снятие переднего элемента верхнего амортизатора бампера
|
Открутите два болта и две гайки крепления и снимите передний элемент верхнего амортизатора бампера ( рис. 8.35).
|
Рис. 8.36 . Снятие бокового элемента верхнего амортизатора бампера
|
Открутите по две гайки крепления с каждой стороны кузова и снимите боковые элементы верхнего амортизатора бампера ( рис. 8.36).
Установку производите в порядке, обратном снятию.
Момент затяжки гаек крепления бокового элемента верхнего амортизатора бампера: 8.5 Н·м.
Момент затяжки гаек и болтов крепления переднего элемента верхнего амортизатора бампера: 8.5 Н·м.
Момент затяжки болтов крепления усилителя бампера со стороны кузова: 34 Н·м.
|
