Проверка поликлинового ремня насоса гидроусилителя Тойота Королла / Версо с 2004 г.в.
2.5.1. Проверка поликлинового ремня привода насоса гидроусилителя
Измерьте прогиб ремня.
Усилие нажатия: 98 Н.
Измерьте натяжение ремня.
|

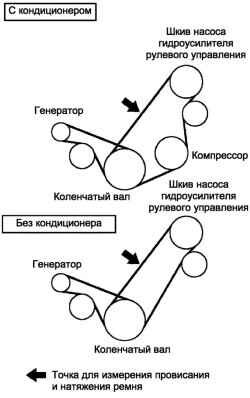

Рис. 2.317 . Точки приложения усилий при проверке поликлинового ремня привода насоса гидроусилителя
|
|
ПРИМЕЧАНИЕ
Прогиб ремня измерять вточке указанной на рисунке 2.317 .
При установке нового ремня отрегулируйте натяжение до номинальной величины.
При проверке ремня, эксплуатировавшегося более 5 мин, используйте значения для «Ремня, бывшего в употреблении».
При повторной установке ремня, эксплуатировавшегося более 5 мин, регулируйте прогиб и натяжение до средних значений, приведенных для «Ремня, бывшего в употреблении».
Натяжение и прогиб поликлинового ремня проверяйте после двух оборотов коленчатого вала.
При использовании измерителя натяжения ремня, убедитесь в его точности с помощью эталонного измерителя.
|
|
