Замена рычага стояночного тормоза Тойота Королла / Версо с 2004 г.в.
6.2.8. Замена рычага стояночного тормоза
|
Рис. 6.19 . Компоненты стояночного тормоза
|
Снятие верхней панели консоли
|
Рис. 6.20 . Фиксаторы верхней панели консоли
|
С помощью отвертки освободите 4 фиксатора и снимите верхнюю панель консоли ( рис. 6.20).
|
ПРИМЕЧАНИЕ
Перед началом работы обернуть лезвие отвертки изолентой.
|
Снимите заднюю торцевую панель консоли.
Снятие вещевого ящика на консоли
Снимите крышку.
|
Рис. 6.21 . Болты крепления вещевого ящика
|
Выверните 4 болта и снимите вещевой ящик ( рис. 6.21).
Снятие рычага стояночного тормоза
Отверните контргайку и регулировочную гайку.
|

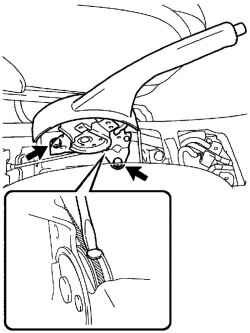

Рис. 6.22 . Болты крепления рычага стояночного тормоза
|
Выверните 2 болта и снимите рычаг стояночного тормоза ( рис. 6.22).
Поднимите фиксатор.
Отсоедините трос привода стояночного тормоза №1 от рычага.
Выверните винт и снимите датчик включения стояночного тормоза в сборе.
Установка рычага стояночного тормоза
Установите датчик включения стояночного тормоза в сборе и закрепите винтом.
Подсоедините трос привода стояночного тормоза №1 к рычагу.
|

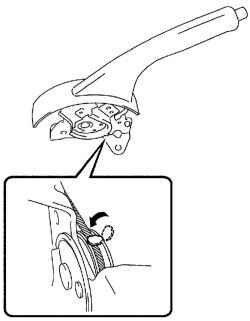

Рис. 6.23 . Закрепление фиксатора
|
Полностью прижмите фиксатор, как показано на рисунке ( рис. 6.23).
Наживите регулировочную гайку и контргайку.
Установите и закрепите рычаг стояночного тормоза 2 болтами.
Момент затяжки: 14,5 Н·м.
Снимите заднее колесо.
Отрегулируйте зазор колодок стояночного тормоза.
Установите заднее колесо.
Момент затяжки: 103 Н·м.
Проверьте ход рычага стояночного тормоза.
Отрегулируйте ход рычага стояночного тормоза.
|
