9.15. Углы установки передних колес

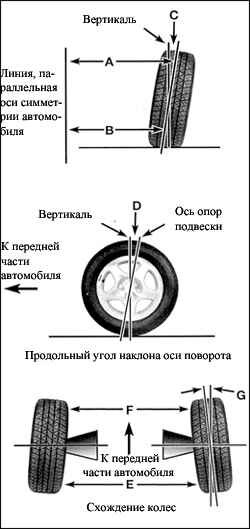

Углы установки передних колес

Развал = А–В С – отклонение от вертикали D – угол наклона оси поворота Схождение = Е–F G – угол схождения колес

Схождение колес регулируется вращением наконечников рулевых тяг.

Развал колес и угол наклона оси поворота лишь проверяются, чтобы получить информацию о состоянии деталей подвески. Развал колес и угол наклона оси не регулируются и обеспечиваются конструкцией подвески. Нарушение развала колес указывает на износ подшипников или других деталей.

---

Предупреждение

Запрещается регулировать развал путем разогрева деталей подвески или балки моста с последующим их подгибанием.

---

---
