9.8. Звуковые сигналы

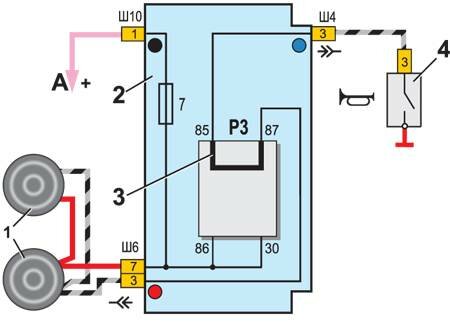

Схема включения звуковых сигналов

1 – звуковые сигналы; 2 – монтажный блок; 3 – контактная перемычка в гнезде для установки реле Р3 включения звуковых сигналов;

4 – выключатель звуковых сигналов на рулевом колесе; А – к клемме “30” генератора

На автомобилях устанавливается два звуковых сигнала: один высокого, а другой низкого тона.

Звуковые сигналы размещаются в отсеке двигателя и крепятся на кронштейне, прикрепленном к левому щитку радиатора.

---
