Снятие вставки панели радиоприемника Ваз 2106, 21061 Жигули

16.15.5. Снятие вставки панели радиоприемника

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отверткой отжимаем один край вставки...

...и снимаем ее.

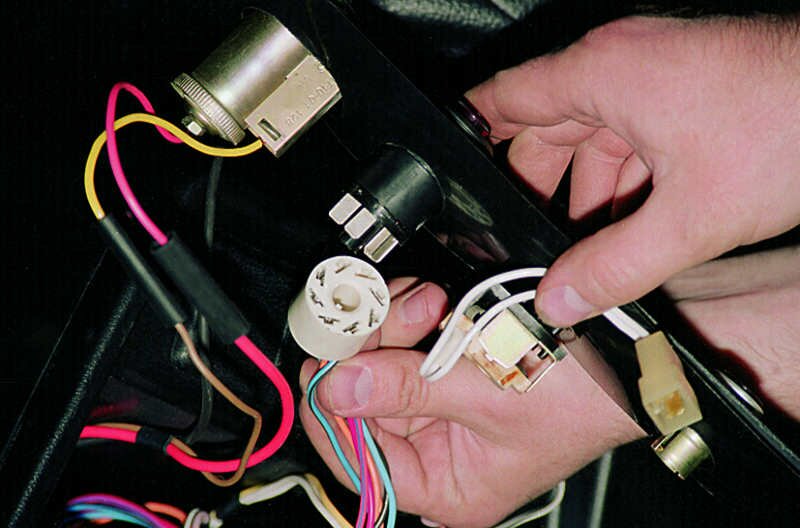

Снимаем штекеры с выводов сигнализатора недостаточного уровня тормозной жидкости или вынимаем патрон с лампой (см. Замена лампы сигнализатора недостаточного уровня тормозной жидкости).

Разъединяем колодку выключателя подсветки приборов.

Снимаем колодку с выводов выключателя аварийной сигнализации.

Разъединяем штекеры проводов прикуривателя.

Меняем неисправные детали или вставку в сборе, устанавливая все в последовательности, обратной снятию.
