Система охлаждения двигателей Ваз-21114 и Ваз-21124 Ваз 2110, 2111, 2112 Жигули

20.2.2. Система охлаждения двигателей Ваз-21114 и Ваз-21124

Описание конструкции

Система охлаждения двигателей Ваз-21114 и Ваз-21124

1 – расширительный бачок
2 – отводящий шланг радиатора
3 – радиатор
4 – пароотводящий шланг радиатора
5 – подводящий шланг радиатора
6 – кожух электровентилятора системы охлаждения
7 – корпус термостата
8 – датчик температуры охлаждающей жидкости системы управления двигателем (установлен в выпускном патрубке)
9 – выпускной патрубок
10 – датчик температуры охлаждающей жидкости для комбинации приборов (установлен в головке блока цилиндров)
11 – головка блока цилиндров

12 – дроссельный узел
13 – кронштейн крепления подводящей трубы насоса охлаждающей жидкости
14 – насос охлаждающей жидкости
15 – подводящая труба насоса охлаждающей жидкости
16 – подводящий шланг радиатора отопителя
17 – отводящий шланг радиатора отопителя
18 – пароотводящий шланг радиатора отопителя
19 – шланг подводящей трубы насоса охлаждающей жидкости
20 – заправочный шланг

Системы охлаждения двигателей Ваз-21114 и Ваз-21124 отличаются от систем охлаждения двигателей Ваз-2111 и Ваз-2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца в литом алюминиевом корпусе и расширительного бачка увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не устанавливается.

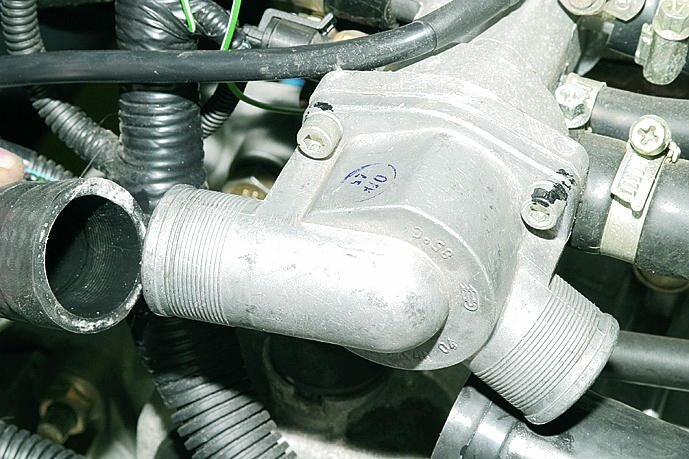

Снятие термостата

ПОРЯДОК ВЫПОЛНЕНИЯ
