Система зажигания, блок управления Digifant Фольксваген Гольф 2 / Джетта с 1983 по 1992 г.в.

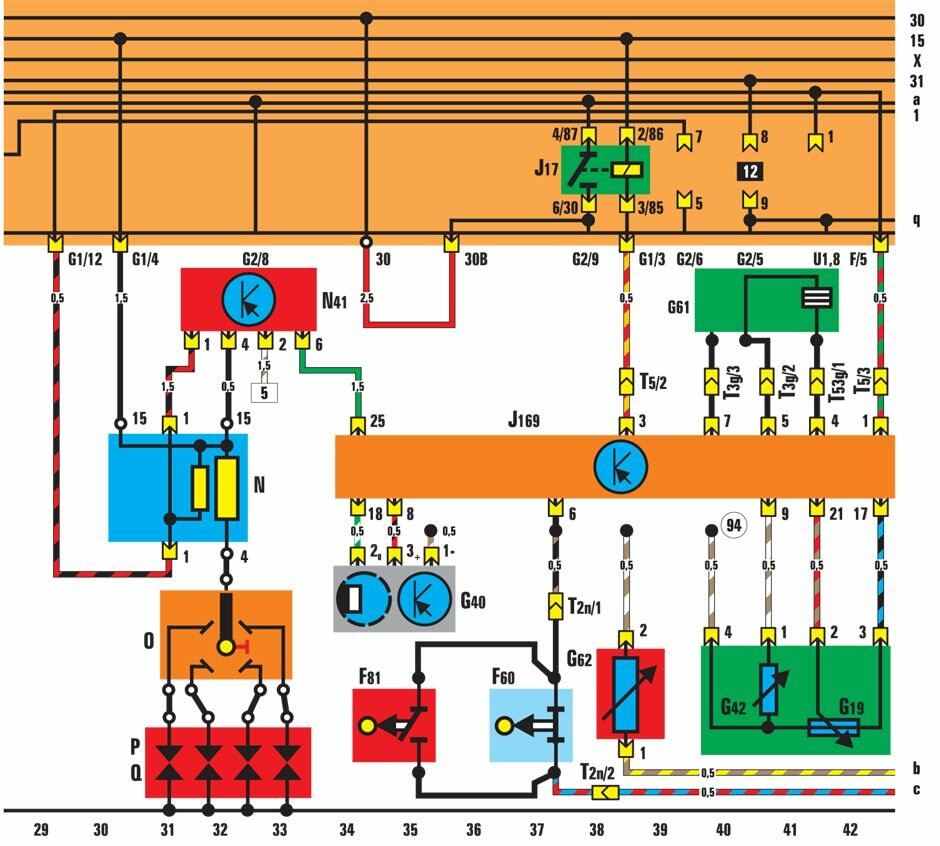

12.14.22. Система зажигания, блок управления Digifant

F60 – датчик положения дроссельной
заслонки на холостом ходу;
F81 – датчик положения дроссельной заслонки
при максимальной частоте вращения;
G19 – потенциометр измерителя воздушной смеси;
G40 – датчик Холла;
G42 – датчик температуры всасываемого воздуха;
G61 – датчик детонации;

 G62 – датчик температуры охлаждающей жидкости;
J17 – реле топливного насоса;
J169 – блок управления Digifant за бачком радиатора слева;
N – катушка зажигания;
N41 – блок управления TSZ;
О – распределитель зажигания;
Р – разъем свечей зажигания;
Q – свечи зажигания
