Проверка и заливка трансмиссионного масла Фольксваген Пассат B6 с 2004 г.в.
3.2.2. Проверка и заливка трансмиссионного масла
|
ПРИМЕЧАНИЕ
Проверка уровня трансмиссионного масла известными на сегодня методами уже невозможна.
Был изменен наклон силового агрегата.
|
|

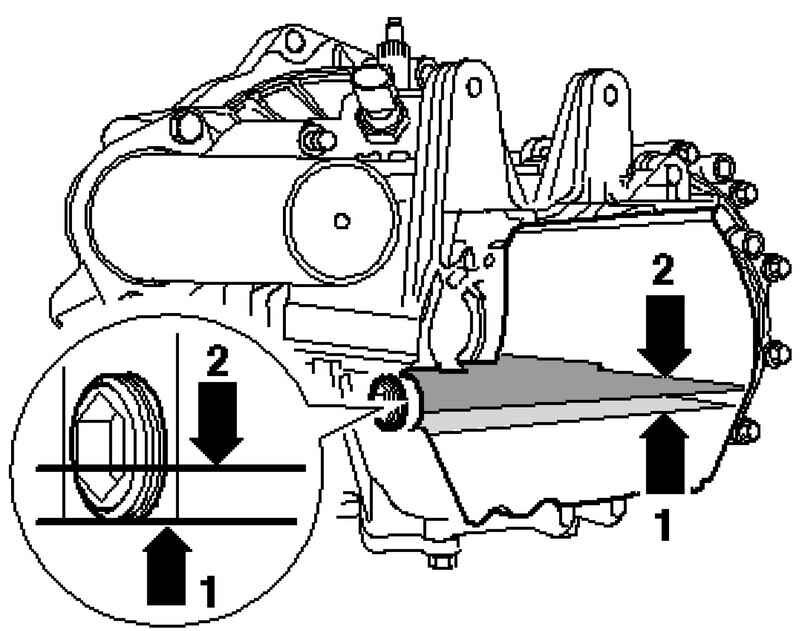

Рис. 3.55 . Нижний край заливочного отверстия
|
Поэтому нижний край заливочного отверстия 1 находится ниже нового уровня масла 2 ( рис. 3.55).
Уровень масла в коробке передач можно проверить только при полном выпуске трансмиссионного масла и его новой заливке.
Подготовка
Снимите корпус воздушного фильтра в сборе.
Снимите звукоизоляцию.
Вычистите коробку передач.
|
ВНИМАНИЕ
Для выпуска трансмиссионного масла цапфа для вилок включения в коробке передач должна быть снята.
Для того, чтобы положение вилок включения не изменилось, напр., из-за непреднамеренного нажатия привода переключения, необходимо установить вал переключения.
|
Фиксация вала переключения
|
Рис. 3.49 . Уголок и предохранительный механизм троса включения и выбора передач
|
Нажмите на вал переключения вниз (направление стрелки 1) ( рис. 3.49).
При надавливании на вал переключения поверните уголок А в направлении стрелки 2 вверх и одновременно осторожно нажимайте на него внутрь, пока он не защелкнется на валу переключения.
Выпуск трансмиссионного масла
Для сбора трансмиссионного масла используйте чистый приемный сосуд емкостью 3,0 л со шкалой.
Вал переключения должен быть закреплен.
|
Рис. 3.56 . Цапфа и резьбовая пробка
|
Выкрутите резьбовую пробку 1, затем снимите цапфу 2 и выпустите трансмиссионное масло ( рис. 3.56).
Установите цапфу 2 с новым уплотнительным кольцом.
Закрутите резьбовую пробку 1 ( рис. 3.49).
После этого верните уголок А в исходное положение (направление стрелки), чтобы вал переключения снова имел свободный ход
Заливка трансмиссионного масла
Долейте трансмиссионное масло в емкости до 1,9 л.
|
Рис. 3.57 . Разъем переключателя фонарей заднего хода
|
Снимите переключатель фонарей заднего хода ( рис. 3.57).
Соедините шланг (длина около 600 мм, внешний диаметр 10 мм) со стандартной воронкой.
Вставьте шланг в отверстие крепления включателя фонарей заднего хода. (2-й механик) и залить трансмиссионное масло.
Снова установите переключатель фонарей заднего хода.
Проверьте функционирование привода переключения передач.
Установите корпус воздушного фильтра в сборе.
Установите звукоизоляцию.
|
