Отключение и подключение АКБ, автомобили с одной аккумуляторной батареей Фольксваген Туарег с 2003 по 2006 г.в.
7.1.6. Отключение и подключение АКБ, автомобили с одной аккумуляторной батареей
Отключение АКБ
Слегка надавите облицовочную панель вниз и одновременно назад.
|
ПРИМЕЧАНИЕ
Для отключения АКБ должна быть деактивирована противоугонная сигнализация.
Откручиванием минусовой клеммы с аккумуляторной батареи (прекращение тока в цепи) – обезопасьте работы над электрооборудованием. Откручивать плюсовую клемму необходимо только для демонтажа аккумуляторной батареи.
Выключите зажигание и все электрические потребители, извлеките ключ зажигания.
Демонтаж облицовочных панелей под водительским сиденьем
|
|
Рис. 7.4 . Фиксаторы облицовочной панели
|
|
ПРИМЕЧАНИЕ
Фиксаторы A цепляются за поперечную растяжку под сиденьем ( рис. 7.4 ).
|
Удерживайте панель в этом положении и в области стопорных язычков A. Потяните ее вверх, чтобы освободите.
Фиксаторы B попадут в пазы в поперечной растяжке перед сиденьем. Разблокируйте их можно также, надавив вниз и потянув на себя.
Фиксаторы C держатся за боковую облицовочную панель сиденья, потянув на себя, их можно разблокировать.
Установите сиденье в заднее, верхнее положение.
|
Рис. 7.5 . Разблокировка фиксаторов
|
Разблокируйте фиксаторы нажатием вниз и назад одновременно. В таком положении приподнимите облицовочную панель в области фиксаторов ( рис. 7.5).
Надавите на облицовочную панель вниз и одновременно потяните ее на себя.
|
Рис. 7.6 . Поднятие передней панели
|
Аккуратно приподнимите панель 1 с помощью отвертки из передней облицовочной панели оси регулировки сиденья ( рис. 7.6).
|
Рис. 7.7 . Снятие передней панели панели
|
Снимите переднюю панель оси регулировки сиденья с салазок сиденья ( рис. 7.7).
Установите сиденье в переднее, верхнее положение.
|
ПРИМЕЧАНИЕ
Монтаж и демонтаж задних облицовочных панелей осей регулировки сиденья проводится одинаково на обоих сторонах.
|
|
Рис. 7.8 . Поднятие задней панели
|
Аккуратно приподнимите панель 1 с помощью отвертки из задней облицовочной панели оси регулировки сиденья ( рис. 7.8).
|
Рис. 7.9 . Снятие задней панели
|
Снимите заднюю панель оси регулировки сиденья с салазок сиденья ( рис. 7.9).
Освободите фиксаторы боковой облицовочной панели консоли сиденья при помощи отвертки и извлеките панель, потянув ее вверх.
|
Рис. 7.10 . Разблокировка панели
|
Разблокируйте панели ( рис. 7.10).
|

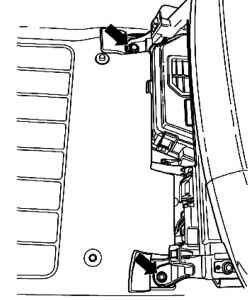

Рис. 7.11 . Крепежные болты
|
Выкрутите крепежные болты ( рис. 7.11).
Откиньте основание сиденья вместе с самим сиденьем назад.
|
Рис. 7.12 . Болт крепления воздуховода
|
Выкрутите болт 1 и удалите воздуховод 2 ( рис. 7.12).
|
Рис. 7.13 . Замки-фиксаторы
|
Откройте замки-фиксаторы ящика АКБ стрелки и снимите крышку ( рис. 7.13).
Открутите минусовую клемму и плюсовую клеммы от выводов АКБ.
Подключение АКБ
Наденьте плюсовую клемму на плюсовой вывод АКБ.
|
ВНИМАНИЕ
Одевайте полюсные клеммы рукой без усилия, чтобы не допустить повреждений корпуса аккумуляторной батареи.
Запрещается смазывать выводы аккумуляторной батареи.
|
Затяните крепежный винт плюсовой клеммы с предписанным моментом затяжки
Только после того, как была зафиксирована положительная клемма, можно надевать отрицательную клемму на соответствующий вывод аккумуляторной батареи.
Затяните крепежный винт минусовой клеммы с предписанным моментом затяжки.
Замените крепежные болты основания сиденья и закрутите их с предписанным моментом затяжки
|
