Замена стартера, 10-цил двигатель TDI 4,9 л, АКПП Фольксваген Туарег с 2003 по 2006 г.в.
7.2.3. Снятие и установка стартера, 10-цил. двигатель TDI 4,9 л, АКПП
Снятие
Снимите двигатель.
Снимите правый турбонагнетатель.
|
Рис. 7.40 . Теплоизоляция магнитного выключателя
|
Откройте кнопки и снимите теплоизоляцию магнитного выключателя ( рис. 7.40).
|
Рис. 7.41 . Гайка крепления кронштейна двигателя
|
Открутите гайку от кронштейна двигателя ( рис. 7.41).
|
Рис. 7.42 . Транспортировочная проушина в задней части к правой ГБЦ
|
Прикрутите транспортировочную проушину T10126 1 с помощью болта M8х40 2 в задней части к правой ГБЦ ( рис. 7.42).
|
ВНИМАНИЕ
Шип транспортировочной пластины должен при прикручивании попасть в специальное отверстие держателя, закрепленного на двигателе.
|
|

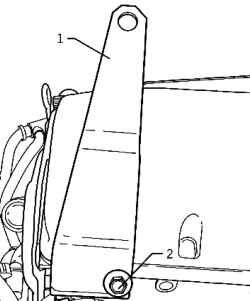

Рис. 7.43 . Транспортировочная проушина в передней части левой ГБЦ
|
Прикрутите транспортировочную проушину T10126/ 1 1 с помощью болта M8х40 2 спереди к левой ГБЦ ( рис. 7.43).
|
ВНИМАНИЕ
Шип транспортировочной пластины должен при прикручивании попасть в специальное отверстие держателя, закрепленного на двигателе.
|
Подвесьте приспособление для вывешивания 3033 к крану VAS 6100.
Подвесьте транспортировочные проушины T10126 и T10126/ 1 к приспособлению для вывешивания 3033.
Поднимите двигатель с помощью крана VAS 6100.
|
Рис. 7.44 . Крепление правой опоры
|
Открутите 4 крепежных болта M10х95 правой опоры двигателя и снимите правую опору ( рис. 7.44).
|
Рис. 7.45 . Крепежный болт трубки системы охлаждения на блоке цилиндров двигателя
|
Выкрутите крепежный болт трубки системы охлаждения на блоке цилиндров двигателя ( рис. 7.45).
|
Рис. 7.46 . Крепежный болт трубки системы охлаждения на коробке передач
|
Выкрутите крепежный болт трубки системы охлаждения на коробке передач ( рис. 7.46).
|
Рис. 7.47 . Защитный колпак
|
Снимите защитный колпак с электромагнитного выключателя стартера ( рис. 7.47).
|
Рис. 7.48 . Крепежная гайка плюсового кабеля электромагнитного выключателя стартера
|
Открутите крепежную гайку плюсового кабеля от электромагнитного выключателя стартера ( рис. 7.48).
|
Рис. 7.49 . Крепежная гайка клеммы кабеля 50 электромагнитного выключателя стартера
|
Открутите крепежную гайку клеммы кабеля 50 от электромагнитного выключателя стартера ( рис. 7.49).
|
Рис. 7.50 . Крепежный болт держателя кабелей
|
Выкрутите крепежный болт держателя кабелей и отложите кабели в сторону ( рис. 7.50).
|
Рис. 7.51 . Нижний крепежный болт стартера
|
Выкрутите нижний крепежный болт стартера M12х165 на стороне двигателя ( рис. 7.51).
|
Рис. 7.52 . Верхний крепежный болт стартера
|
Выкрутите верхний крепежный болт стартера M12х165 на стороне коробки передач ( рис. 7.52).
Извлеките стартер.
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанным моментом затяжки (см. табл. 7.2).
|
