Главный цилиндр сцепления Ауди A4 с 2001 по 2005 г.в.
3.1.5. Главный цилиндр сцепления
|

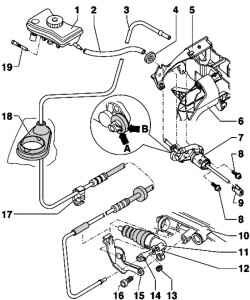

Рис. 3.9 . Компоненты гидравлического контура сцепления: 1 – бак для тормозной жидкости; 2 – шланг; 3 – трубо-шланговая магистраль; 4 – насадка; 5 – опорная подушка; 6 – педаль сцепления; 7 – главный цилиндр сцепления; 8 – винт с внутренним шестигранником, 20 Н·м; 9 – захват; 10 – коробка передач; 11 – рабочий цилиндр сцепления; 12 – воздушный клапан; 13 – колпачок; 14 – зажим; 15 – держатель; 16 – винт с внутренним шестигранником, 25 Н·м; 17 – крепежная клипса; 18 – прокладка; 19 – крепежный болт
|
Снятие тяги привода главного цилиндра сцепления
Подденьте захват тяги А в направлении стрелки ( рис. 3.10).
|
Рис. 3.10 . Снятие тяги привода главного цилиндра сцепления
|
Установка тяги привода главного цилиндра сцепления
|
Рис. 3.11 . Установка тяги привода главного цилиндра сцепления
|
Установите тягу привода главного цилиндра сцепления в крепление А в направлении стрелки ( рис. 3.11).
|
