Электронные блоки в нише для ног пассажира Ауди A8 с 1994 по 1999 г.в.
24.5. Электронные блоки в нише для ног пассажира
Центральный электронный блок и вспомогательный блок реле расположены справа в нише для ног пассажира.
Снимите ковровое покрытие в нише для ног пассажира.
|

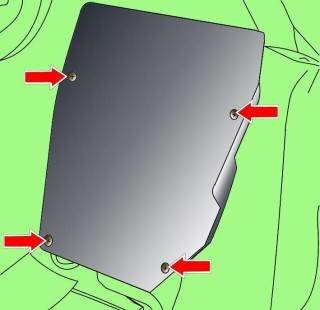

Рис. 18–5. Расположение винтов крепления крышки электронного блока в нише для ног пассажира
|
Отверните четыре винта и снимите крышку электронного блока (рис. 18–5 ).
|
Рис. 18–6. Расположение винтов (1) крепления центрального электронного блока и направляющих (2) вспомогательного блока реле.
|
Отверните два винта 1 ( рис. 18–6 ) и снимите центральный электронный блок.
|
Рис. 18–7. Извлечение вспомогательного блока реле
|
По направляющим извлеките вспомогательный блок реле ( рис. 18–7 ).
Установка проводится в последовательности, обратной снятию.
|
