12.11. Схема контактной системы зажигания двигателя мод.2106

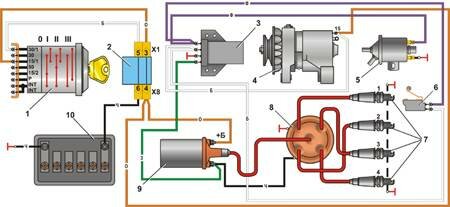

Схема контактной системы зажигания двигателя мод.2106
|
|
1 – выключатель зажигания;
2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; |
6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея |
|
