12.12. Схема микропроцессорной системы зажигания двигателя мод. 3313

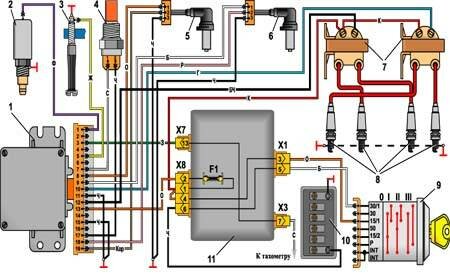

Схема микропроцессорной системы зажигания двигателя мод. 3313
|
|
1 – контроллер;
2 – электромагнитный клапан ЭПХХ; 3 – датчик-винт; 4 – датчик температуры охлаждающей жидкости; 5, 6 – индуктивные датчики начала отсчета и угловых импульсов; |
7 – катушки зажигания; 8 – свечи зажигания; 9 – выключатель зажигания; 10 – аккумуляторная батарея; 11 – блок предохранителей и реле |
|
