Приводной вал Хендай Элантра с 2000 по 2004 г.в.

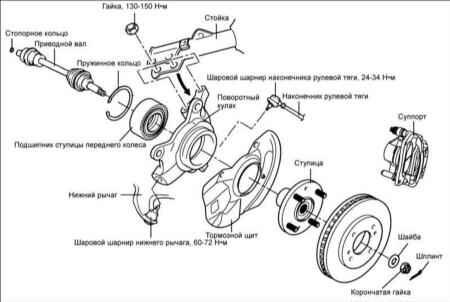

12.2. Приводной вал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Ослабьте гайки крепления переднего колеса.
  2. Поднимите автомобиль и закрепите на опорах.
  1. Отверните гайки и снимите переднее колесо.
  1. Снимите шплинт, отверните корончатую гайку и снимите шайбу крепления приводного вала к ступице переднего колеса.
  1. Извлеките шплинт и отверните гайку крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку. Съемником 09568–34000 выдавите цапфу шарового шарнира из поворотного кулака.
  1. Снимите суппорт и мягкой проволокой закрепите его на передней стойке.
  1. Съемником 09568–34000 отсоедините шаровой шарнир нижнего рычага от поворотного кулака.
  2. Снимите датчик частоты вращения с поворотного кулака.
  1. Отметьте положение и выверните болты крепления нижней части стойки передней подвески к поворотному кулаку.
  1. Капроновым молотком выбейте приводной вал из ступицы переднего колеса. Если приводной вал плотно сидит в ступице переднего колеса, распылите пропиточный аэрозольный растворитель на область шлицов и затем повторно наверните гайку с буртиком так, чтобы она располагалась на одном уровне с торцом вала. Ударяя по гайке латунным молотком, выбейте приводной вал из ступицы.
  1. Отклоните наружу поворотный кулак и достаньте приводной вал из ступицы переднего колеса.
  2. Слейте трансмиссионную жидкость из коробки передач.
  1. Вставьте монтировку между внутренним ШРУСом приводного вала и коробкой передач и легким ударом по монтировке извлеките приводной вал из коробки передач.
  • Чтобы не повредить картер коробки передач и ШРУС используйте монтировку очень осторожно.
  • Не вставляйте монтировку очень глубоко, чтобы не повредить масляное уплотнительное кольцо.
  • Не тяните за приводной вал, так как при этом будут повреждены шарниры равных угловых скоростей.
  1. Достаньте приводной вал из коробки передач.
  • Установите вместо приводных валов специальные заглушки для того, чтобы в коробку передач грязь не попала.
  • Должным образом поддержите приводной вал.
  • Каждый раз при снятии приводного вала заменяйте уплотнительное кольцо дифференциала.
  • После отсоединения приводного вала от ступицы соблюдайте осторожность чтобы не повредить датчик ABS и зубчатый ротор датчика на приводном валу.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проверьте защитные чехлы ШРУСов приводного вала на отсутствие повреждений и затвердения резины.
  2. Проверьте шаровые шарниры на отсутствие износа.
  3. Проверьте шлицы на торцах приводного вала на отсутствие износа и повреждений.
  1. Проверьте гаситель динамических колебаний на отсутствие трещин и износа.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Смажьте рабочую кромку масляного уплотнительного кольца дифференциала.
  1. Установите новое стопорное кольцо на внутреннем конце приводного вала. Толчком вставьте приводной вал в коробку передач, при этом разрез стопорного кольца должен располагаться снизу.
  2. После установки потяните приводной вал наружу и убедитесь, что он надежно зафиксирован круглым стопорным кольцом.
  1. Установите в поворотный кулак тормозной щит, ступицу, тормозной диск и подшипник колеса.

Соблюдайте осторожность, чтобы не повредить тормозной щит и уплотнительное кольцо.
  1. Установите ШРУС Birfield в поворотный кулак.
  2. Практически поворотный кулак должен быть установлен в нижнем рычаге одновременно с установкой ШРУСа Birfield в поворотный кулак.

Соблюдайте осторожность, чтобы не повредить датчик ABS и зубчатый ротор датчика на приводном валу.
  1. Соедините поворотный кулак со стойкой передней подвески и закрепите их болтами и гайками, затянув их моментом 75–90 Н•м.
  1. Установите цапфу шарового шарнира нижнего рычага в поворотный кулак и закрепите гайкой, затянув ее моментом 60–72 Н•м.
  2. Установите цапфу шарового шарнира наконечника рулевой тяги в поворотный кулак и закрепите гайкой.
  3. После установки, вручную проверьте плавность вращения приводного вала.
  1. Установите шайбу под гайку крепления приводного вала к ступице выпуклой стороной направленной наружу, затем наверните корончатую гайку и зафиксируйте ее шплинтом.
  1. Залейте в коробку передач трансмиссионную жидкость.
  2. Установите колесо.
  3. Проверьте углы установки передних колес.
  4. Проверьте сигнал датчика ABS.
