Блок отопления и вентиляции Хендай Элантра с 2000 по 2004 г.в.

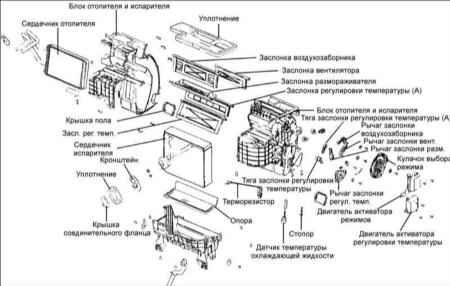

17.21. Блок отопления и вентиляции

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  1. Отсоедините от передних сидений электрические разъемы и снимите сидения.

При снятии передних сидений не повредите обивку салона автомобиля.
  1. После снятия ручки с рычага переключения передач, лезвием плоской отвертки снимите верхнюю крышку консоли.
  1. Выверните винты и снимите консоль пола.
  1. Снимите боковые крышки с консоли пола.
  1. Снимите подушку безопасности водителя.

Для снятия подушки безопасности смотрите соответствующее описание.
  1. Снимите рулевое колесо.
  1. Выверните винты крепления нижнего кожуха рулевой колонки и снимите его.
  1. Снимите спиральную пружину подушки безопасности водителя.
  1. Отсоедините разъем и снимите многофункциональный переключатель.
  1. Выверните винты крепления комбинации приборов.
  1. Снимите пепельницу, затем выверните винты крепления комбинации приборов и снимите ее.
  1. Отсоедините разъемы от комбинации приборов.
  1. Снимите комбинацию приборов.
  1. Снимите радиоприемник и панель управления кондиционером.
  1. Выверните винты крепления нижней декоративной панели, расположенной под панелью приборов.
  1. Выверните винты крепления боковой декоративной панели и снимите ее с панели приборов.
  1. Снимите кронштейн поддержки панели приборов со стороны водителя.
  1. Выверните болты крепления рулевой колонки и снимите ее.
  1. Снимите обивку с передней двери и нижнюю отделку передней стойки.
  1. Отсоедините разъемы от панели приборов.
  1. Снимите решетку отопителя и выверните болты крепления панели приборов.
  1. Снимите боковые крышки с нижней части панели приборов и выверните болты крепления панели приборов.
  1. Выверните болты крепления панели приборов к центральному кронштейну и вещевому ящику.
  1. Выверните остальные болты крепления панели приборов.
  1. Снимите панель приборов.
  1. Выверните гайку крепления испарителя.
  2. Снимите блок испарителя.
  3. Выверните гайки крепления передней поперечины моторного отсека и снимите ее.
  4. Выверните гайки крепления отопителя.
  5. Снимите блок отопителя.

Установка

Установка проводится в последовательности, обратной снятию, с учетом надежного подсоединения всех разъемов.
