Система выпуска отработавших газов Хендай Элантра с 2000 по 2004 г.в.

2.18. Система выпуска отработавших газов

Снятие

Главный глушитель

Перед снятием или осмотром элементов системы выпуска отработавших газов убедитесь, что она достаточно остыла.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините главный глушитель от центральной трубы.
  1. Снимите резиновые подвески и главный глушитель с автомобиля.

Приемная выхлопная труба (включая каталитический нейтрализатор)

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отделите приемную выхлопную трубу от центральной трубы.

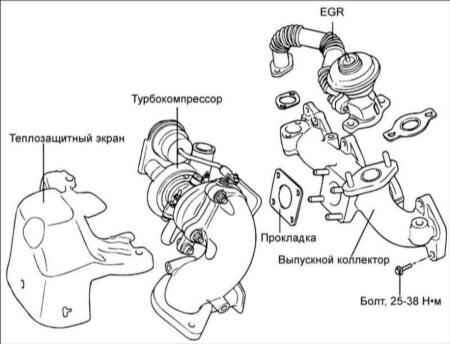

  1. Выверните болты крепления приемной выхлопной трубы и гайки крепления выпускного коллектора.
  2. Снимите приемную выхлопную трубу с резиновых подвесок.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проверьте глушители и трубы на отсутствие коррозии и повреждений.
  2. Проверьте резиновые подвески на отсутствие старения и трещин.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Временно установите сборку приемной выхлопной трубы, центрального и заднего глушителей.
  2. Надежно затяните все соединения элементов системы выпуска отработавших газов. Перемещая в стороны выхлопную систему автомобиля, проверьте, чтобы она не касалась кузова автомобиля.
