Рабочий цилиндр сцепления Хендай Элантра с 2000 по 2004 г.в.

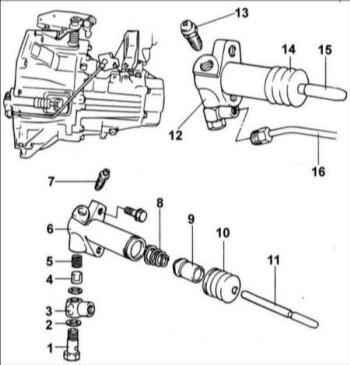

9.7. Рабочий цилиндр сцепления

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините гидравлическую трубку сцепления.
  2. Выверните болты крепления рабочего цилиндра сцепления.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Очистите демонтированные детали в растворителе и продуйте все детали и каналы сжатым воздухом.
  2. Проверьте рабочий цилиндр сцепления и чехлы на отсутствие повреждений.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите трубку, пластину клапана, пружину, толкатель и чехол.
  2. Удалите грязь из открытого отверстия для подсоединения гидравлической трубки.
  1. Снимите поршень и уплотнительное кольцо (манжету), подавая сжатый воздух через отверстие для подсоединения гидравлической трубки.
  1. Закройте отверстие рабочего цилиндра чистой ветошью для того, чтобы поймать выталкиваемый сжатым воздухом поршень.
  2. Для исключения разбрызгивания тормозной жидкости подавайте воздух медленно.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проверьте рабочий цилиндр сцепления на отсутствие повреждений.
  2. Проверьте чехлы на отсутствие повреждений.
  1. Измерьте внутренний диаметр главного цилиндра сцепления. Если зазор между поршнем и цилиндром превышает допустимое значение, замените главный цилиндр и/ или поршень в сборе.

Измерение внутреннего диаметра главного цилиндра сцепления проводите в трех сечениях (в основании, центре и вершине) в двух перпендикулярных направлениях. Зазор: 0,15 мм.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Перед сборкой смажьте жидкостью для сцепления поршень и диаметр расточки цилиндра и установите поршень в сборе. Жидкость: тормозная жидкость DOT 3 или DOT 4.
  1. Установите пластину клапана, толкатель и чехол.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Перед установкой смажьте втулку, штифт, шайбу и штифт с головкой и отверстием под шплинт. Смазка: CASMOLY L9508.
  1. Установите цилиндр выключения сцепления и подсоедините к нему гидравлическую трубку.
