Ремонт амортизационной стойки передней подвески Киа Кларус с 1995 г.в.

15.5. Ремонт амортизационной стойки передней подвески

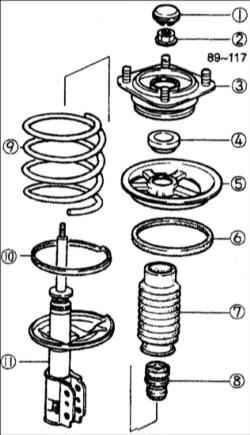

Амортизационная стойка

1 – крышка; 2 – гайка крепления штока поршня; 3 – резиновый элемент; 4 – упорный подшипник; 5 – верхняя опорная пластина пружины; 6 – верхнее резиновое опорное кольцо пружины;

7 – пылезащитный кожух; 8 – ограничитель хода; 9 – витая пружина; 10 – нижнее резиновое опорное кольцо пружины; 11 – амортизатор.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разборку проводите в последовательности, показанной на рисунке, с учетом следующего. 2. Закрепите амортизационную стойку в тисках. Предупреждение Закройте губки тисков пластинами из мягкого материала (медными пластинами). 3. Ослабьте гайку крепления штока на два-три оборота. Предупреждение Не выворачивайте гайку полностью. 4. Специальным приспособлением сожмите пружину стойки передней подвески. 5. Выверните стопорную гайку и снимите шайбу. 6. Снимите резиновый элемент, упорный подшипник, верхнюю опорную пластину пружины, верхнее резиновое опорное кольцо пружины, пылезащитный кожух, ограничитель хода, витую пружину и нижнее резиновое опорное кольцо пружины. 7. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их. 8. Сборку проводите в последовательности, обратной показанной на рисунке, с учетом следующего. 9. Установите витую пружину, поместив конец пружины в выступ нижнего опорного кольца. 10. Установите ограничитель прямого хода.

---
