Электрические схемы Киа Магентис / Оптима с 2000 г.в.

16. Электрические схемы

« предыдущая страница
15.28. Поиск и устранение неисправностей системы запуска двигателя 		следующая страница »

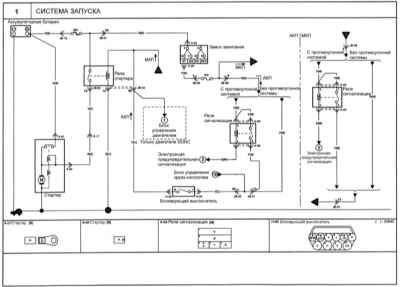

16.1. Сиcтема запуска
