14.12. Салонные светильники - замена ламп, проверка исправности функционирования
Главный салонный светильник (все модели)
Конструкция салонного светильника
Замена лампы
|
|
|
- Аккуратно поддев отверткой с плоским жалом, снимите плафон салонного светильника.
|
- Извлеките 2-цокольную лампу из подпружиненных контактов и установите на ее место сменную.
|
|
Проверки
Трехпозиционный переключатель салонного светильника
|
|
- Снимите плафон и извлеките лампу.
|
- Выверните три крепежных винта, снимите светильник и рассоедините контактный разъем его электропроводки.
|
- Проверьте правильность распределения проводимости между клеммами контактного разъема светильника в каждом из положений трехпозиционного переключателя (см. таблицу).
Проверка исправности функционирования трехпозиционного переключателя салонного светильника
- В случае необходимости произведите замену.
- Сборка производится в порядке, обратном порядку демонтажа компонентов.
|
|
Дверные датчики-выключатели
|
|
|

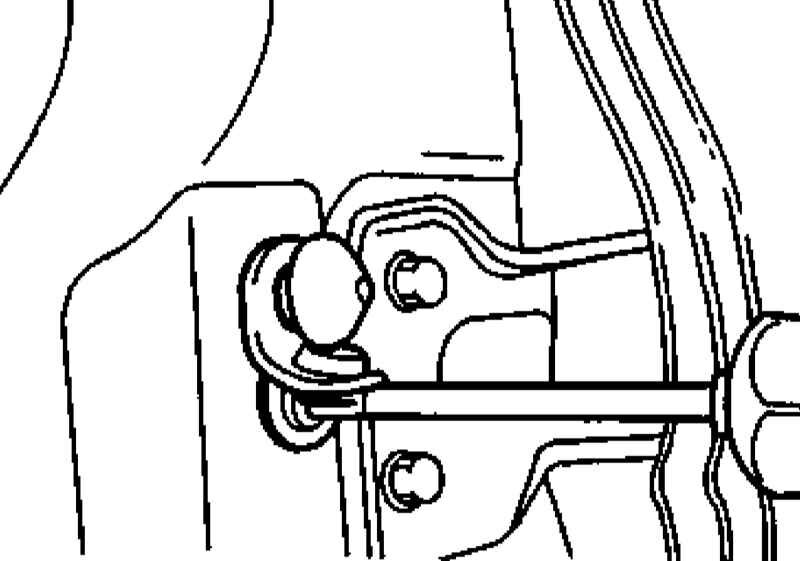

- Отогните пыльник и выверните винт крепления переключателя.
|
|
- При помощи омметра/лампы-пробника проверьте исправность функционирования переключателя, - в отпущенном положении проводимость должна иметь место, в нажатом - нет.
|
|
|
Фонарь подсветки багажного отделения (только 5-дверные модели)
|
|
- Откройте дверь задка.
|
- Аккуратно поддев отверткой с плоским жалом, демонтируйте линзу светильника.
|
- Отжав пружинный фиксатор, аккуратно извлеките лампу, - постарайтесь не уронить ее в полость под отделочной панелью, - и установите на ее место сменную.
- Посадите на место линзу фонаря, - проследите за надежностью защелкивания стопорных язычков.
|
|
