14. Бортовое электрооборудование

Спецификации

Схема расположения предохранителей в главном монтажном блоке в двигательном отсеке, - вариант 1, бензиновые модели

FUEL INJ	Система впрыска топлива
ADD	Вентилятор К/В
EGI MAIN (80 A)	Главное реле (зажигание)
BTN	Лампы стоп-сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации
IGN	Зажигание
P/WIN	Электростеклоподъемники
MAIN	Топливный насос, реле топливного насоса, инжекторы, главное реле
FUEL PUMP (80 А)	Главное реле (топливный насос, инжекторы)
ABS	Система антиблокировки тормозов
HEAD	Фары

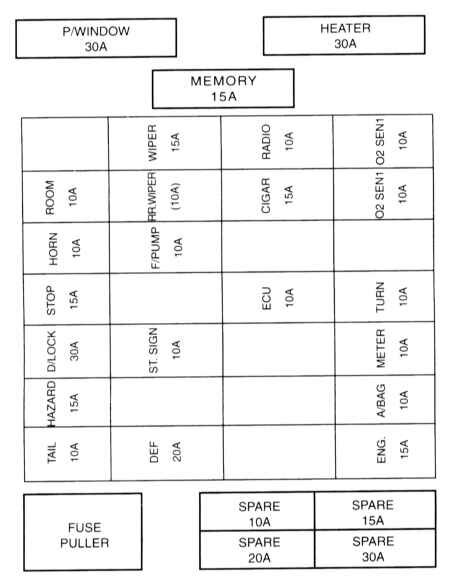

Схема расположения предохранителей в салонном монтажном блоке, - вариант 1, бензиновые модели

P/WINDOW	Электростеклоподъемники
HEATER	Вентилятор отопителя
MEMORY	Память
TAIL	Габаритные/парковочные огни, подсветка радио
HAZARD	Указатели поворотов, аварийная сигнализация
D/LOCK	Автоматическая блокировка дверей
STOP	Стоп-сигналы
HORN	Клаксон
ROOM	Внутренние осветительные приборы
DEF	Обогрев заднего стекла
ST.SIGN	Боковые повторители указателей поворотов
F/PUMP	Топливный насос
RR.WIPER	К/В, задний стеклоочиститель
WIPER	Передние стеклоочистители
ECU	Модуль управления двигателем (ECM)
CIGAR	Прикуриватель
RADIO	Аудиосистема, бортовой хронометр
ENG	Двигатель
A/BAG	Подушки безопасности (SRS)
METER	Комбинация приборов, огни заднего хода
TURN	Сборки осветительных приборов
O2 SEN1	Докаталитический лямбда-зонд
O2 SEN2	Посткаталитический лямбда-зонд
SPARE	Запасные
FUSE PULLER	Приспособление для извлечения предохранителей

Схема расположения предохранителей в главном монтажном блоке в двигательном отсеке, - вариант 2, бензиновые модели

В дополнение к перечисленным в варианте 1:

INJ	Система впрыска топлива
A/CON	Кондиционер воздуха
MAIN RLY	Главное реле (зажигание)
O2 UP	Докаталитический лямбда-зонд
O2 DN	Посткаталитический лямбда-зонд

Схема расположения предохранителей в главном монтажном блоке в двигательном отсеке, - вариант 2, дизельные модели

В отличие от перечисленных для бензинового двигателя:

IGN	Воспламенение
GLOW	Накаливание

Схема расположения предохранителей в салонном монтажном блоке, - вариант 2, бензиновые и дизельные модели

( ) — Опция

В дополнение к   перечисленным в варианте 1:

MIR DEF	Обогрев дверных зеркал
RR.DEF	Обогрев заднего стекла
FOG	Противотуманные фары
TNS	Выключатель наружных осветительных приборов
P/OUTLET	Сведения отсутствуют
S/ROOF	Верхний люк
HEAD LOW	Ближний свет фар
T.G.O.	Сведения отсутствуют
HEAD HI	Дальний свет фар
C/FAN	Вентилятор системы охлаждения
(1) Бензиновые модели	OBD-II Система бортовой самодиагностики второго поколения
Дизельные модели	ECU Модуль управления двигателем
* Бензиновые модели/Дизельные модели

Монтажные блоки предохранителей/реле

Показаны два варианта схем расположения предохранителей и реле в монтажных блоках в двигательном отсеке и в салоне автомобиля с указанием назначения элементов

Лампы накаливания

Европейские модели

Назначение	Мощность, Вт
Фары	60/55
Противотуманные фары	55
Передние габаритные огни	5
Передние указатели поворотов	21
Боковые повторители указателей поворотов	5
Задние указатели поворотов	21
Стоп-сигналы/задние габаритные огни	21/5
Огни заднего хода	21
Задние туманные фонари	21
Стоп-сигнал верхнего уровня	21
Подсветка номерного знака	5
Салонный светильник	10

Американские модели

Назначение	Мощность, Вт	Обозначение
Лампы наружных осветительных приборов
Фары	60/55	HB2
Передние габаритные/парковочные огни	27/8	1157 NA
Передние указатели поворотов	27/8	1157 NA
Задние указатели поворотов	27	1156 NA
Задние габаритные огни	27/8	1157
Стоп-сигналы	27/8	1157
Стоп-сигнал верхнего уровня	27	1156
Огни заднего хода	27	1156
Подсветка номерного знака	5	168
Лампы внутренних осветительных приборов
Салонный светильник	10	12584
Освещение багажного отделения	5	DE3175

Частота срабатывания прерывателя указателей поворотов/аварийной сигнализации, циклов/мин

70 ÷ 100

Комбинация приборов

Спидометр

Предельная допустимая погрешность показаний (в сравнении с данными, полученными по подключенному к DLC сканеру)

8%

Тахометр

Допустимая погрешность показаний тахометра (в сравнении с данными, полученными по подключенному к DLC сканеру), бензин/дизель.

Показание, об/мин	750/1000	6000/4000	Тип двигателя
% при 20°С	6 -12	±4	Бензин
% при -20°С ~ 60°С	6 -15	±7
% при 20°С	6 -12	±4.5	Дизель
% при -20°С ~ 60°С	6 -15	±7.5

Измеритель запаса топлива

Сопротивление, Ом
Е	95
1./2	32.5
F	7

Измеритель температуры охлаждающей жидкости

Сопротивление, Ом
С	180.5
1/2	48.7 ÷ 27.4
Н	15.9

Иммобилайзер

Список кодов неисправностей (DTC)

DTC	Причина отказа	Возможный источник	Состояние контро-льной лампы MIL	Рекоменда- ции по испра- влению
Р1611	Нарушение коммуникации VIM с ECM (с превы-шением допустимой длительности задержки)	Поврежден жгут электропроводки, либо нарушено качество контактного соединения	Вкл	Отремонтируйте/ замените косу; Очистите память процессора
Р1612	Ошибка передачи контрольной суммы ICU	Неисправен ICU		Замените модуль; Очистите память процессора
Р1613		Неисправен ICU		Замените модуль; Очистите память процессора
Р1614		Неисправен ECM		Замените модуль; Очистите память процессора

Система дополнительной безопасности (SRS)

Список кодов неисправностей (DTC)

DTC	Исто- чник нару- шения	Возмо- жная при- чина	Код, высве- чива -емый контро-льной лампой	Состояние SRS	Рекоменда- ции по исправле- нию
00	Имело место срабаты- вание подушек безопа- сности	В ADU сохранены данные о направлен- ной перегрузке	Вкл	Функциони- рует	Замените ADU
10	Недоста- точен уровень напря- жения питания воспла- менения	Напряже- ние упало ниже 9 В	3	Функциони- рует	Отремонти-руйте, либо замените электро- проводку
11	Чрезмерен уровень напря- жения питания воспла- менения	Напряже- ние превышает 16 В	3	Функциони- рует	Отремонти-руйте, либо замените электро- проводку
31	Неисправен ADU	Внутрен- няя неиспра- вность	1	Функциони- рование возможно, в зависимости от тяжести нарушения	Замените ADU
37	Нарушено качество подклю- чения ADU	Поврежден контактный разъем	1	Функциониро-вание возможно, в зависимости от тяжести нарушения	Проверьте надежность фиксации разъема, в случае необходи- мости замените жгут электро-проводки
42	Короткое на массу замыкание в цепи контрольной лампы	Повреждена лампа или ее электро- проводка	—	Функциони- рует	Замените лампу, либо отремонти-руйте/ замените электро- проводку
44	Замыкание на в цепи контрольной лампы	Повреждена лампа или ее электро- проводка	—	Функциони- рует	Замените лампу, либо отремонти-руйте/ замените электро- проводку
57	Короткое замыкание на массу в цепи модуля пассажи- рской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	7	Води- тельская подушка: функциони- рует; Пассажи- рская: нет	Замените модуль, либо его электро- проводку
58	Короткое замыкание на в цепи модуля пассажи- рской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	7	Води- тельская подушка: функциони- рует; Пассажи- рская: нет	Замените модуль, либо его электро- проводку
59	Короткое замыкание в цепи модуля пассажи- рской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	7	Води- тельская подушка: функциони- рует; Пассажи- рская: нет	Замените модуль, либо его электро- проводку
60	Обрыв в цепи модуля пассажи- рской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	7	Води- тельская подушка: функциони- рует; Пассажи- рская: нет	Замените модуль, либо его электро- проводку
61	Короткое замыкание на массу в цепи модуля водите- льской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	6	Пассажи- рская подушка: функциони- рует; Водите- льская: нет	Замените модуль, либо его электро- проводку
63	Короткое замыкание в цепи модуля водите- льской подушки безоп- асности	Поврежден модуль подушки безопасности или его электро- проводка	6	Пассажи- рская подушка: функциони- рует; Водите- льская: нет	Замените модуль, либо его электро- проводку
65	Обрыв в цепи модуля водите- льской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	6	Пассажи- рская подушка: функциони- рует; Водите- льская: нет	Замените модуль, либо его электро- проводку
67	Короткое замыкание на в цепи модуля водите- льской подушки безопа- сности	Поврежден модуль подушки безопасности или его электро- проводка	6	Пассажи- рская подушка: функциони- рует; Водите- льская: нет	Замените модуль, либо его электро- проводку
78	Ошибка совмести- мости ADU	Установлен модуль неподходя- щего типа	2	Функциони- рование возможно, в зависи- мости от типа ADU	Замените ADU

Схемы электрических соединений

См. Схемы электрических соединений.

Усилия затягивания резьбовых соединений, Нм

Усилия затягивания отдельных элементов крепежа могут быть приведены непосредственно в тексте разделов, где они выделены жирным шрифтом.

Болты крепления водительской подушки безопасности к рулевому колесу	8 ÷ 12
Болты крепления ADU	15 ÷ 18

---
