Панель обслуживания отопления Мерседес C-класса с 1993 по 2000 г.в.

12.17. Панель обслуживания отопления

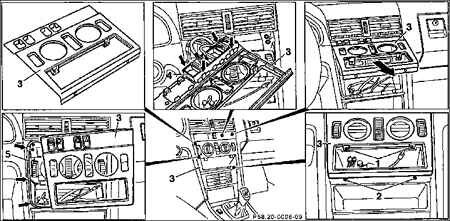

1,2. Винты 3. Защитное покрытие	4. Планка переключателей 5. Провод

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите радиоприемник. 2. Выкрутите винты (1 и 2). Вытяните защитное покрытие (3) внизу, приподняв в горизонтальное положение, и затем отодвиньте наверх. 3. Отсоедините планку переключателей (4) от защитного покрытия. Предупреждение При монтаже провод (5) проложите сбоку в канале для проводов (стрелка). 4. Снимите защитное покрытие.

Установка

Установку производите в обратной последовательности.

---
