12.4. Ручка передней двери

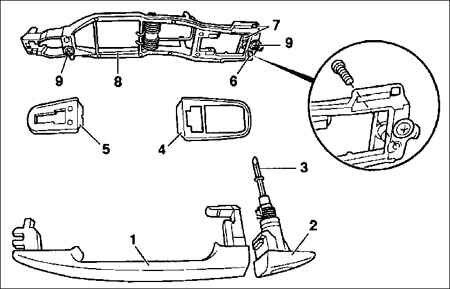

1. Ручка двери 2. Направляющая цилиндра замка 3. Поворотный стержень 4. Прокладка 5. Прокладка	6. Болт с внутренним шестигранником 4 мм 7. Удерживающая скоба для болта 8. Опорная скоба 9. Винты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Достаньте уплотнитель двери на высоте дверного замка паза двери. 2. Открутите примерно на 4 оборота болт с внутренним шестигранником (6) с помощью 4 мм торцового ключа через отверстие в двери. Болт с внутренним шестигранником страхуется от выпадания держателем (7). 3. Направляющую (2) вытяните сначала назад, а затем наружу. 4. Вытяните дверную ручку (1) с прокладкой (4) назад из опорной скобы и снимите. Опорная скоба может быть, в случае необходимости, снята с внутренней стороны двери, но для этого надо снять обшивку двери. 5. Снимите прокладку (5).

Установка

Дверной замок

2 – направляющая цилиндра замка 3 – поворотный стержень 10 – эксцентриковый регулировочный винт 11 – дверной замок 12 – управляющий рычаг

11 – дверной замок 13 – отверстие под эксцентриковый регулировочный винт 14 – отверстие под винт с внутренним шестигранником

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите эксцентриковый регулирующий винт (10) наружу, благодаря чему легче монтируется дверная ручка. 2. Установите дверную ручку с прокладкой и при этом введите в управляющий рычаг (12) дверного замка. 3. Сзади вставьте направляющую цилиндра замка (2) и также введите поворотный стержень (3) в управление дверным замком. 4. Закрепите дверной замок болтом с внутренним шестигранником. 5. Отрегулируйте с помощью эксцентрикового винта (10) зазор между ручкой (1) и управляющим рычагом (12) крестообразной отверткой через отверстие (13) на передней стороне двери. Зазор должен составлять от 1 до 3 мм. 6. Вставьте уплотнитель двери и проконтролируйте работу двери.

---
