Замена пружины и амортизаторная стойка передней подвески Рено Меган 2 с 2003 г.в.
4.8. Снятие и установка пружины и амортизаторная стойка передней подвески
Снятие
Установите автомобиль на двухстоечный подъемник.
|
ВНИМАНИЕ
Убедитесь, что цветовая маркировка пружин и амортизаторов автомобиля идентична маркировке запчастей.
|
Разблокируйте рулевое колесо.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите передние колеса.
Отсоедините держатель проводов датчика скорости вращения колеса.
Отсоедините датчик скорости вращения колеса.
Отверните болты крепления направляющей колодок и подвесьте тормоз к кузову.
|
Рис. 4.24 . Откручивание болтов крепления амортизаторной стойки: 1 – болты крепления направляющей колодок; 2 – болты крепления амортизаторной стойки
|
Открутие болты крепления амортизаторной стойки к поворотному кулаку ( рис. 4.24).
Отсоедините нижний конец амортизаторной стойки от поворотного кулака, нажимая на последний.
Подвесьте поворотный кулак.
|
Рис. 4.25 . Откручивание гайки крепления амортизаторной стойки к чашке: 1 – чашка
|
Открутите гайку крепления амортизаторной стойки к чашке с помощью шестигранного и накидного ключей ( рис. 4.25).
Снимите чашку и амортизаторную стойку в сборе с пружиной.
Выберите подходящие чашки и установите их вместе с приспособлением для сжатия пружин на пружину.
Сжимайте пружину до тех пор, пока она не отойдет от чашек.
|
Рис. 4.26 . Откручивание гайки крепления штока амортизаторной стойки
|
Отверните гайку штока амортизаторной стойки с помощью шестигранного и накидного ключей ( рис. 4.26).
Отделите друг от друга детали, входящие в состав узла «амортизаторная стойка в сборе с пружиной».
Установка
Закрепите приспособление для пружин в тисках.
|
Рис. 4.27 . Правильная установочная ориетация амортизаторной пружины
|
|
ПРИМЕЧАНИЕ
Для облегчения установки новой пружины соблюдайте положение и ориентацию пружины и чашек приспособления ( рис. 4.27 ).
|
|
Рис. 4.28 . Установка пружины
|
Установите пружину в канавку чашки ( рис. 4.28).
|

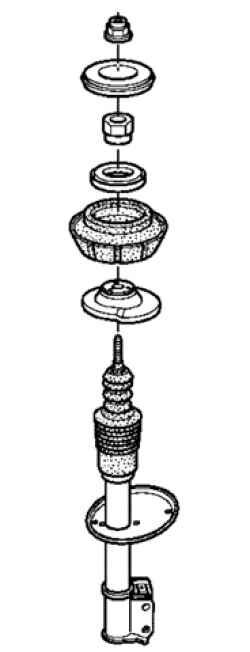

Рис. 4.29 . Очередность установки деталей амортизационной стойки
|
Соблюдайте очередность установки деталей ( рис. 4.29).
Обязательно замените гайку штока амортизаторной стойки.
|
Рис. 4.30 . Установка новой гайки штока амортизаторной стойки
|
Затяните требуемым моментом 62 Н·м гайку крепления амортизаторной стойки на чашке пружины ( рис. 4.30).
Разгрузите пружину.
Уберите приспособление для сжатия пружин.
Установка остальных компонентов производится в порядке, обратном снятию.
|
ВНИМАНИЕ
Закрепите провода датчика скорости вращения колеса, если они были отсоединены от держателя.
Не перекручивайте тормозной шланг.
|
Затяните требуемым моментом:
– гайку крепления амортизаторной стойки к кузову (44 Н·м) ;
– болты крепления амортизаторной стойки к поворотному кулаку (105 Н·м);
– колесные болты (105 Н·м).
|
