Замена рычага переключения передач в сборе (C251 / E358) Тойота Королла / Версо с 2004 г.в.
3.2.8. Замена рычага переключения передач в сборе (C251 / E358)
|

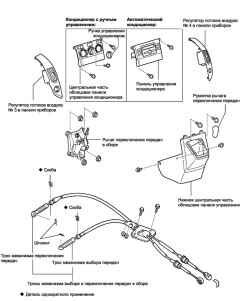

Рис. 3.89 . Детали рычага переключения передач
|
Отсоединение тросов механизма выбора и переключения передач в сборе
|
Рис. 3.90 . Фиксатор наконечника троса
|
Снимите фиксатор и отсоедините наконечник троса механизма переключения передач ( рис. 3.90).
|
Рис. 3.91 . Отсоединение троса механизма выбора передач
|
Сожмите в местах, отмеченных стрелками, и отсоедините трос механизма выбора передач ( рис. 3.91).
|
Рис. 3.92 . Снятие тросов механизма выбора передач
|
Освободите фиксаторы и отделите тросы механизма выбора и переключения передач в сборе ( рис. 3.92).
Снятие рычага переключения передач в сборе
|
Рис. 3.93 . Крепление рычага переключения передач в сборе
|
Отверните 4 гайки и снимите рычаг переключения передач в сборе ( рис. 3.93).
Установка рычага переключения передач в сборе
Установите рычаг переключения передач в сборе и закрепите 4 гайками.
Момент затяжки:12 Н·м.
Подсоединение тросов механизма выбора и переключения передач в сборе
Подсоедините тросы механизма выбора и переключения передач в сборе к рычагу переключения передач в сборе.
|
ПРИМЕЧАНИЕ
Убедитесь, что фиксаторы надежно закреплены.
|
Подсоедините наконечник троса механизма выбора передач к рычагу переключения передач.
Подсоедините наконечник троса механизма переключения передач к рычагу переключения передач и закрепите фиксатором.
|
ПРИМЕЧАНИЕ
Убедитесь, что трос механизма выбора передач надежно зафиксирован.
|
|
