Фары и система управления автоматической трансмиссией (с 1989 г) Тойота Ланд Крузер 80 с 1980 по 1997 г.в.

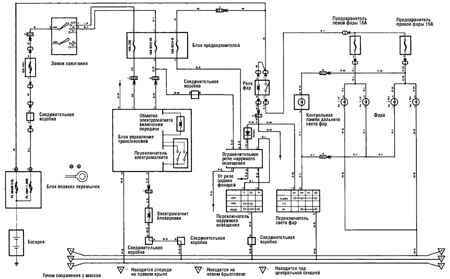

12.16. Фары и система управления автоматической трансмиссией (с 1989 г.)

« предыдущая страница
12.15. Системы заряда и пуска двигателей автомобилей с 1989 г. 		следующая страница »
12.17. Схема управления двигателем (с 1989 г.)
